Autoradio Android Volkswagen Tiguan Golf Plus : CarPlay et Android Auto sans fil

Autoradio Android Volkswagen Tiguan Golf Plus : ce tutoriel explique comment remplacer l’autoradio d’origine par un écran QLED 9 pouces compatible CarPlay et Android Auto sans fil, sans couper le faisceau du véhicule.

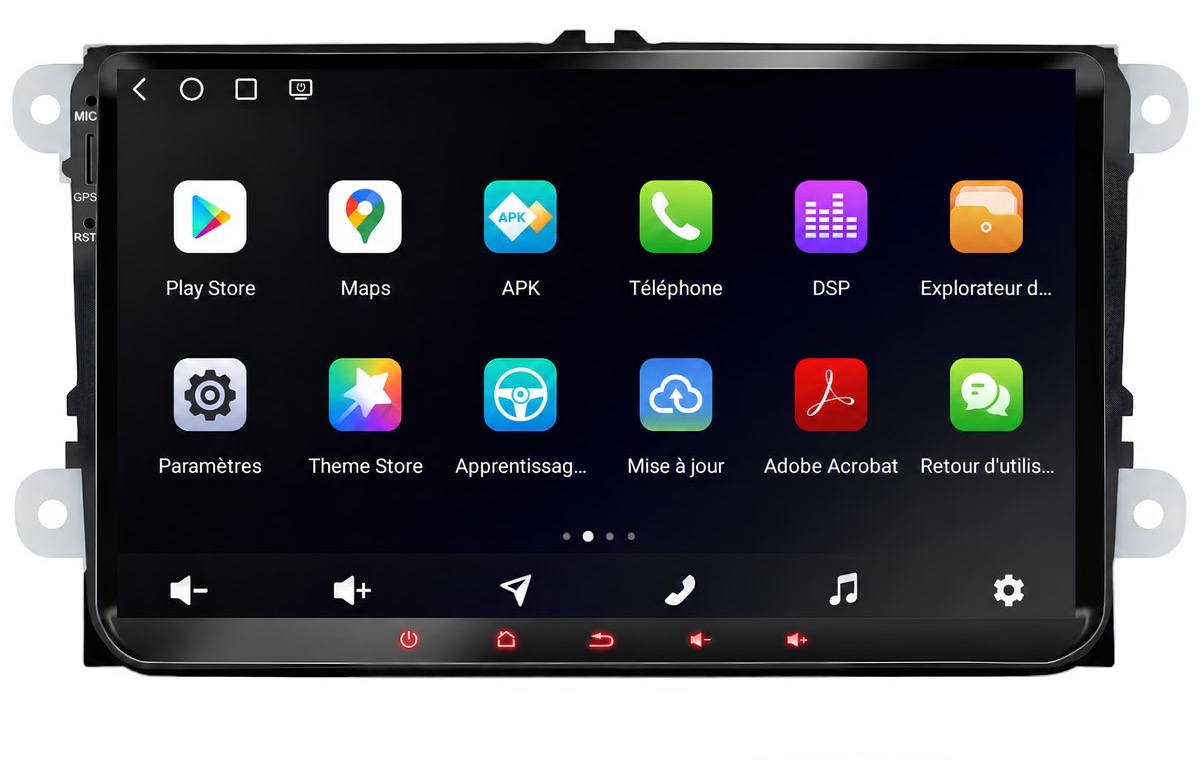

Présentation du kit autoradio Android Volkswagen Tiguan Golf Plus

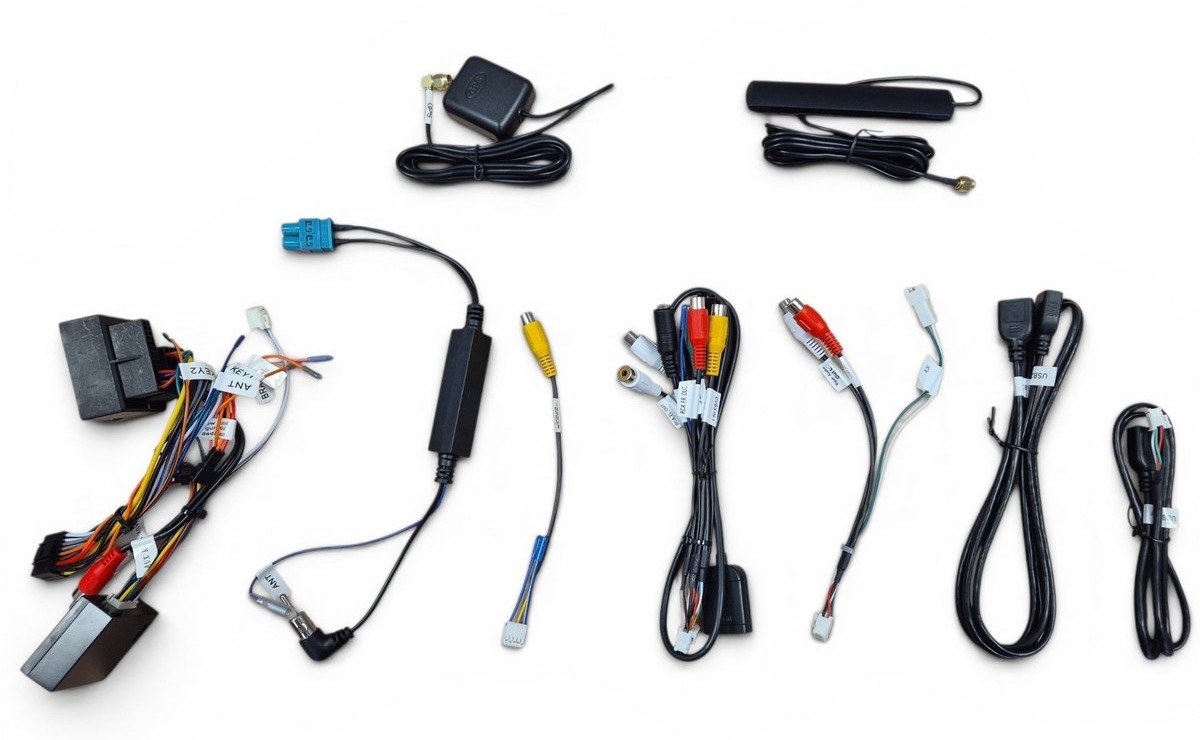

Le kit comprend l’écran Android QLED, le faisceau principal, le boîtier CANBUS, les adaptateurs d’antenne, les câbles USB, les connectiques RCA caméra et les antennes GPS et 4G. L’objectif du montage est de moderniser le tableau de bord tout en gardant les branchements d’origine du Volkswagen Tiguan ou de la Golf Plus.

Avant le montage, identifiez les connecteurs principaux : la prise d’alimentation, le CANBUS, les sorties USB, les entrées RCA, l’antenne radio, l’antenne GPS et l’antenne 4G. Cette préparation évite de chercher les câbles une fois l’écran présenté dans le tableau de bord.

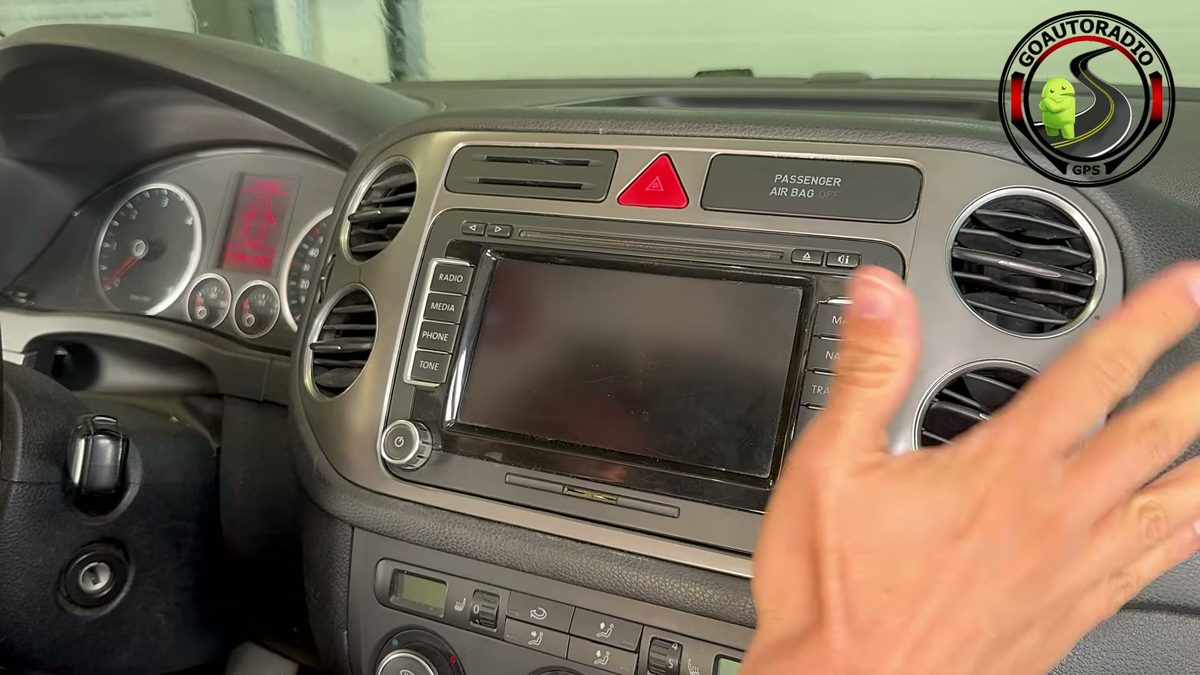

Démontage de l’autoradio d’origine Volkswagen

Repérer les caches et les vis de façade

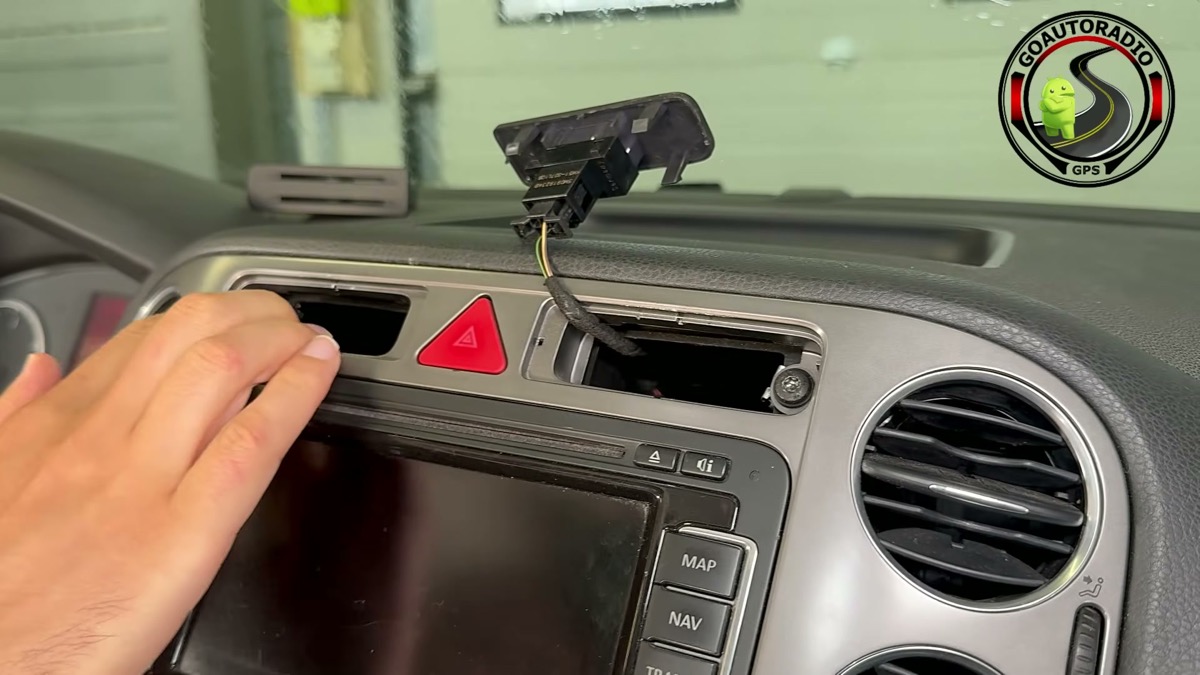

Avant de tirer sur une garniture, repérez les caches qui masquent les vis autour de l’autoradio et des aérateurs. Travaillez contact coupé, préparez un embout Torx adapté et gardez une boîte pour ne pas perdre les petites vis. Cette première étape permet de démonter proprement la façade sans forcer sur les clips.

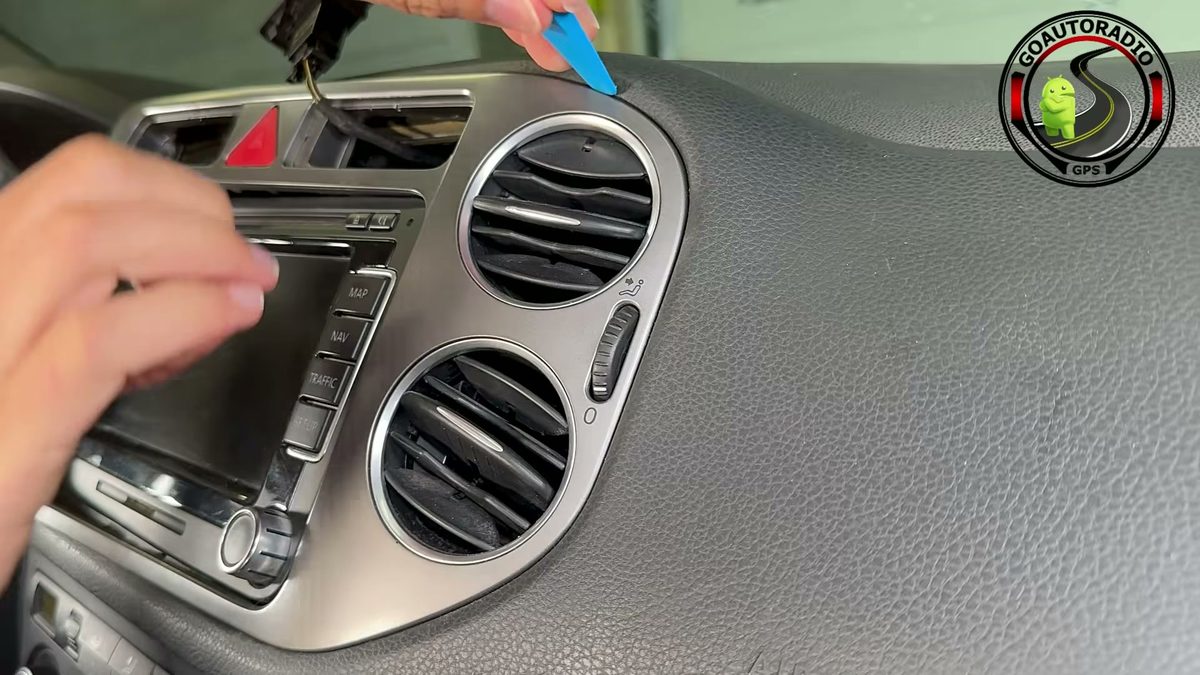

Déclipser la façade sans marquer les garnitures

Une fois les vis retirées, glissez un outil plastique entre la façade et le tableau de bord. Avancez progressivement d’un côté à l’autre au lieu de tirer d’un seul coup. Attention à ne pas utiliser un tournevis métallique directement sur les garnitures : il peut marquer le plastique ou casser un clip.

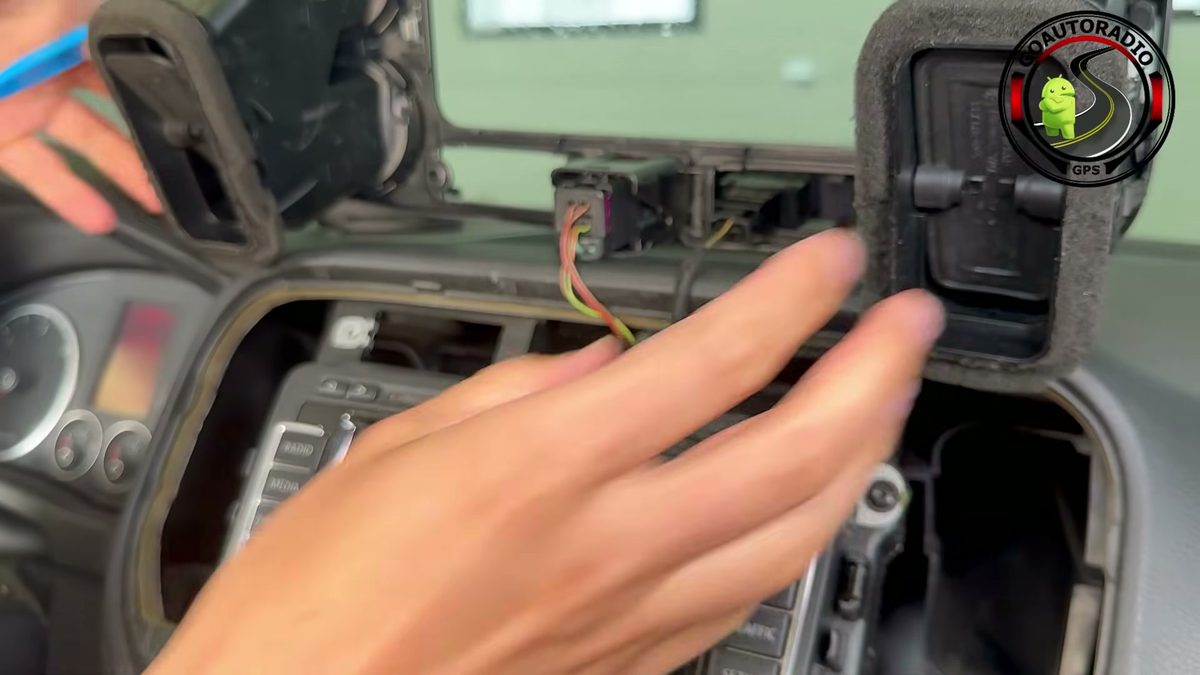

Lorsque la façade commence à venir, contrôlez les câbles encore branchés, notamment autour du bouton warning et du voyant airbag. Ne remettez pas le contact si un connecteur lié à l’airbag est débranché, sinon un voyant peut apparaître au tableau de bord.

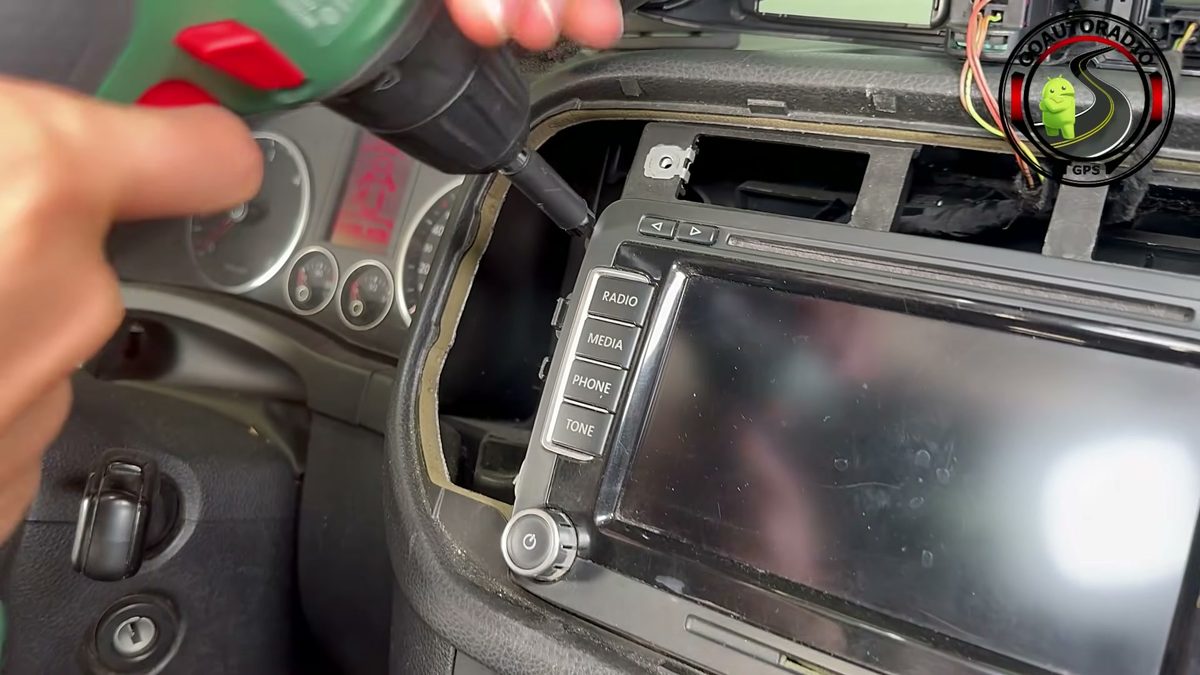

Retirer les vis de fixation de l’autoradio

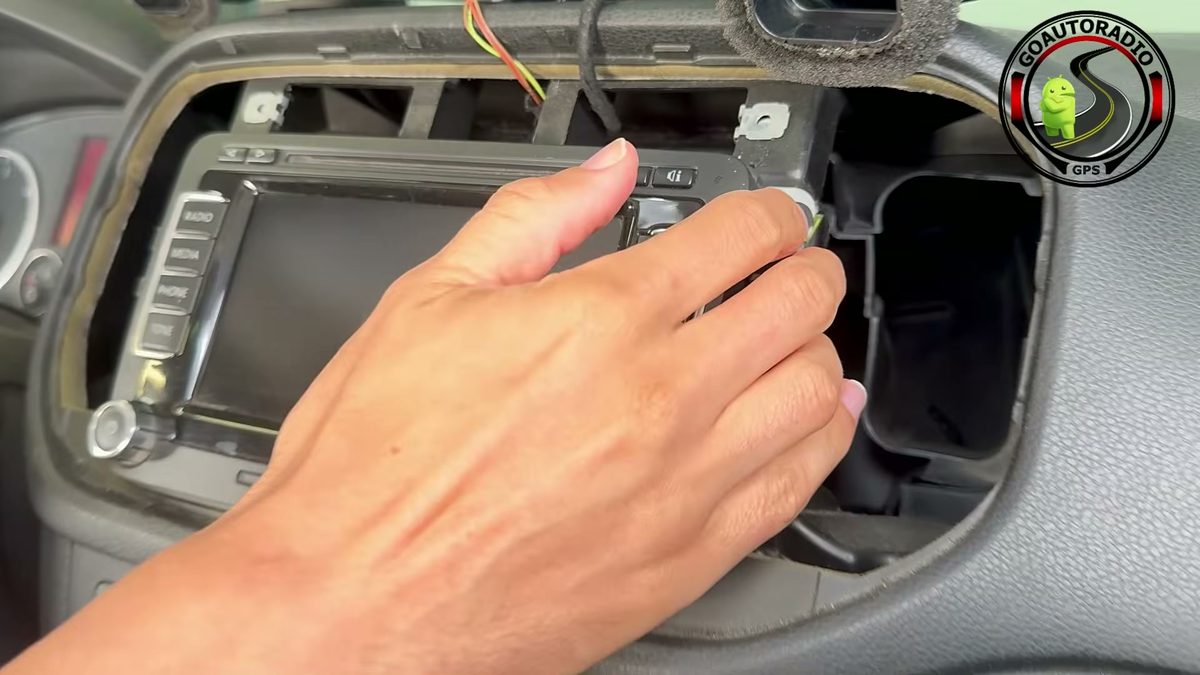

Après avoir dégagé la façade, les vis de fixation de l’autoradio deviennent accessibles. Retirez les quatre vis Torx qui maintiennent le bloc d’origine. Dévissez droit, sans appuyer sur l’écran ni sur les plastiques autour de l’emplacement.

Avant de sortir l’autoradio, vérifiez que toutes les vis sont bien retirées. Si le bloc résiste, ne forcez pas : une vis peut encore tenir le support ou une partie de la façade peut gêner la sortie.

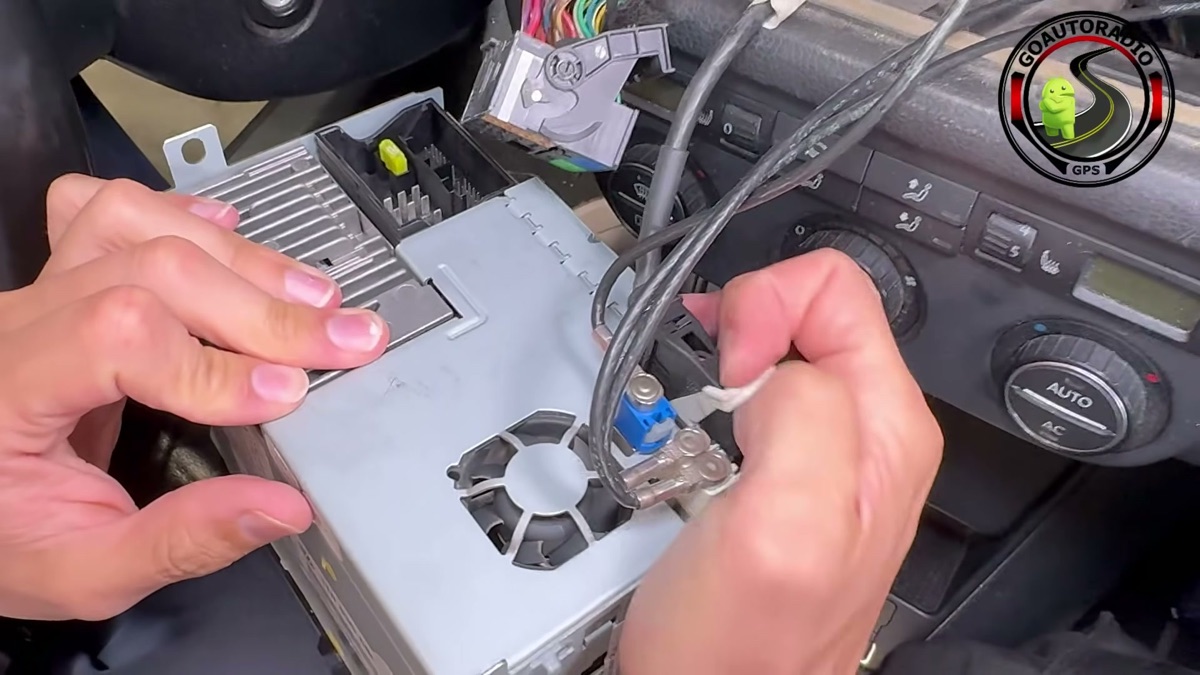

Sortir l’autoradio et débrancher les prises arrière

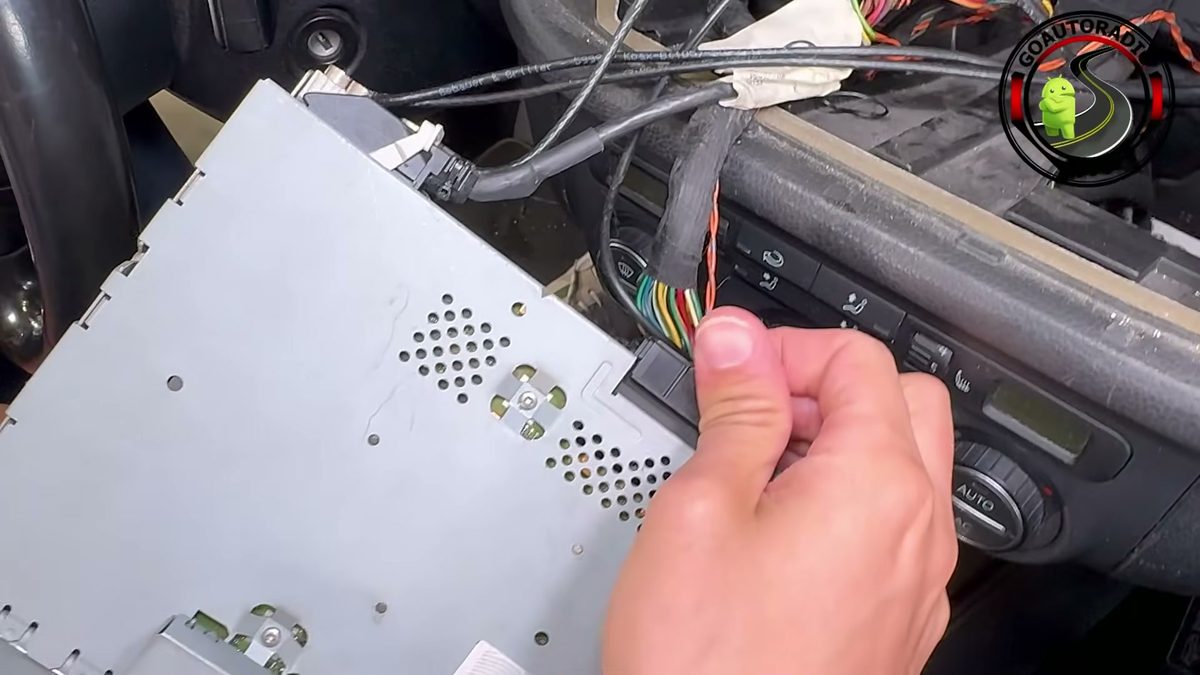

Sortez l’autoradio d’origine en le maintenant des deux côtés, puis accédez aux prises arrière. La prise principale possède un verrou : déverrouillez-le avant de tirer, sans arracher le faisceau. Les connecteurs radio, GPS ou caméra se retirent aussi avec leurs loquets.

Préparation du faisceau et des connectiques

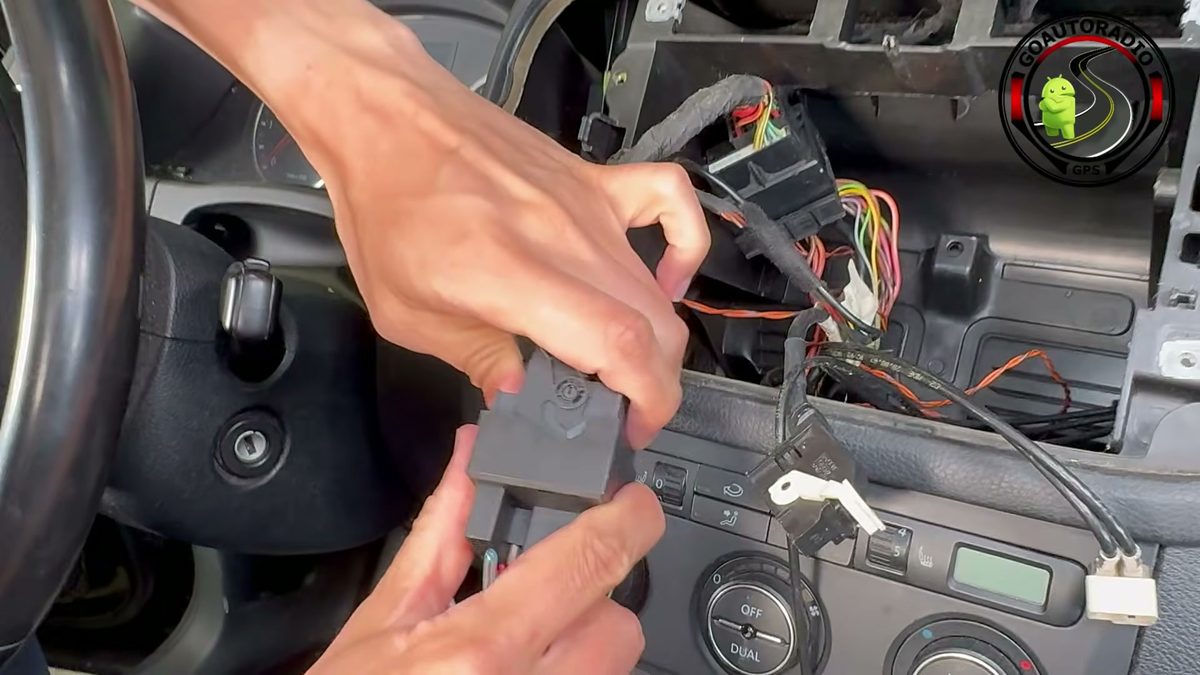

Brancher la prise principale et le CANBUS

Raccordez la prise principale du véhicule au faisceau fourni avec l’autoradio Android. Le boîtier CANBUS permet de récupérer les informations utiles : commandes au volant, extinction automatique, informations véhicule et certaines fonctions d’origine selon l’équipement.

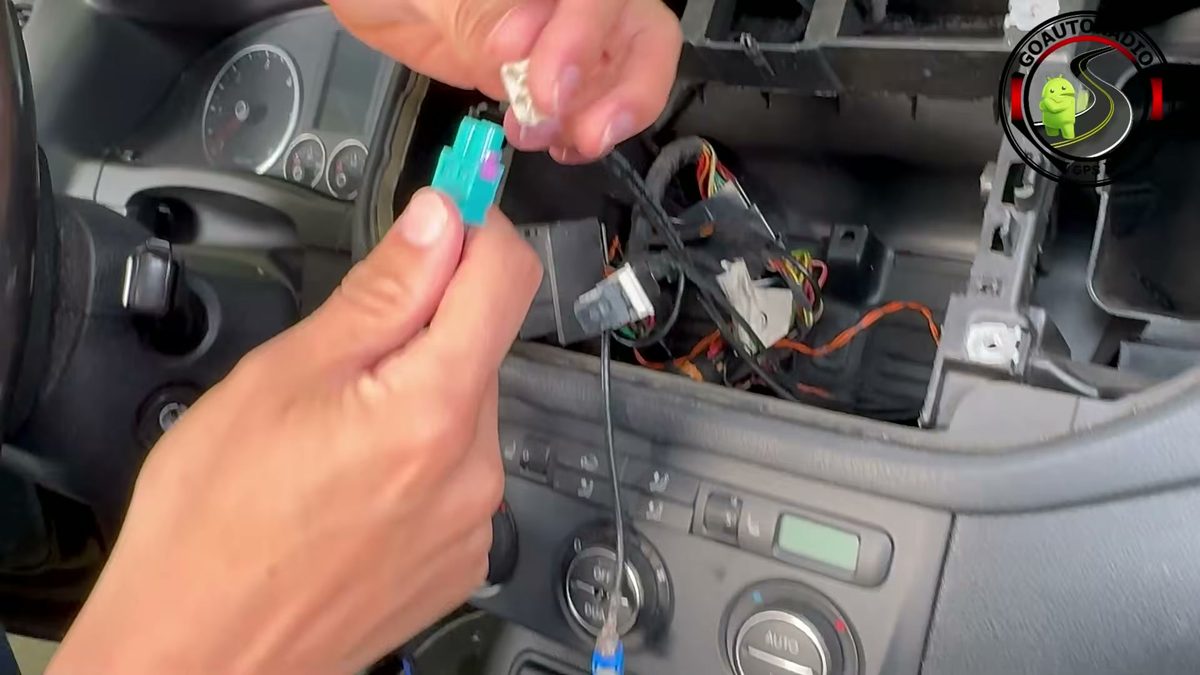

Préparer l’antenne radio

Branchez l’adaptateur d’antenne radio sur les connecteurs du véhicule. Certains véhicules disposent d’une double antenne, d’autres d’une seule prise. Utilisez les connecteurs réellement présents sur le véhicule, sans forcer un branchement absent.

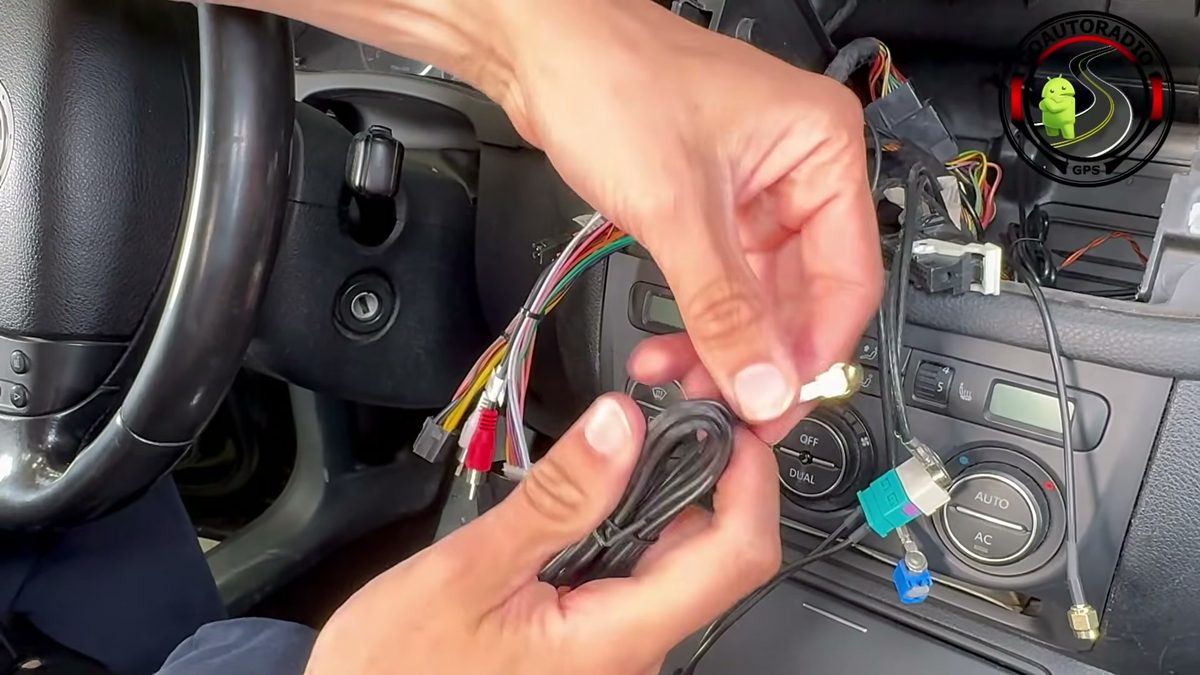

Positionner l’antenne GPS

L’antenne GPS peut rester derrière le tableau de bord si la zone n’est pas entièrement métallique. Placez-la à plat, gardez assez de longueur de câble pour rejoindre l’écran, puis branchez-la sur l’entrée GPS identifiée.

Organiser les RCA, USB et entrées caméra

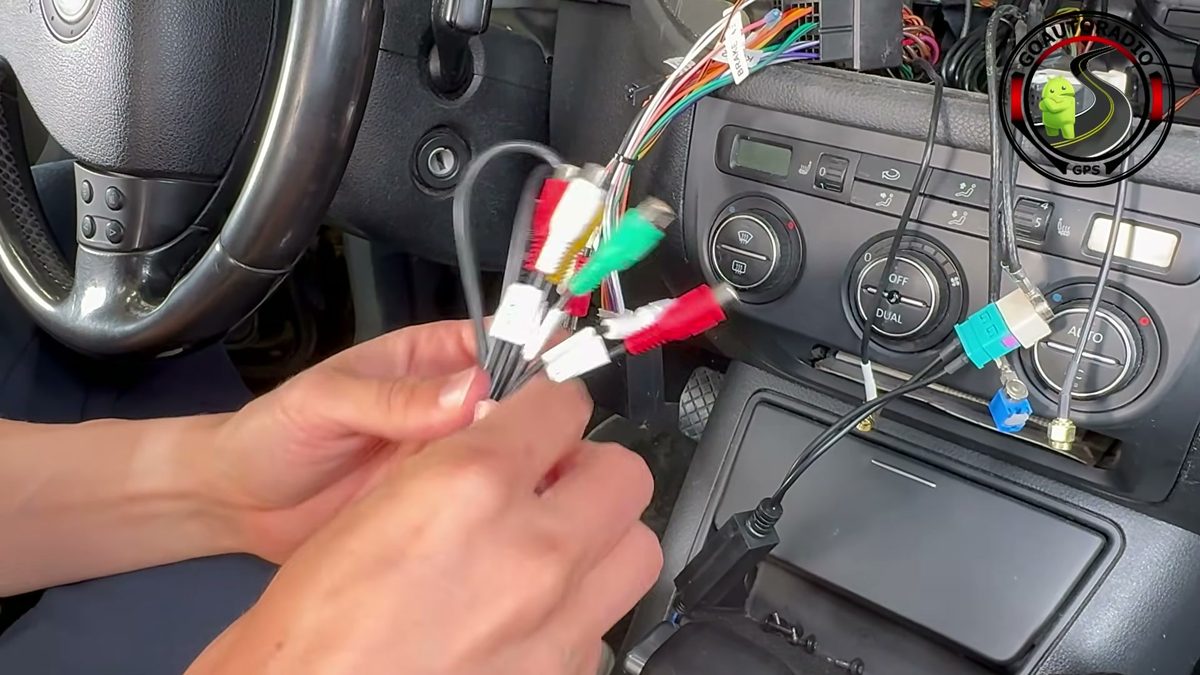

Préparez les RCA, l’entrée caméra, l’entrée micro, les sorties audio et les câbles USB avant de placer l’écran. Le faisceau doit rester lisible : séparez les prises utilisées des connecteurs inutilisés, puis rangez le surplus sans créer de tension derrière l’autoradio.

Installer les ports USB accessibles

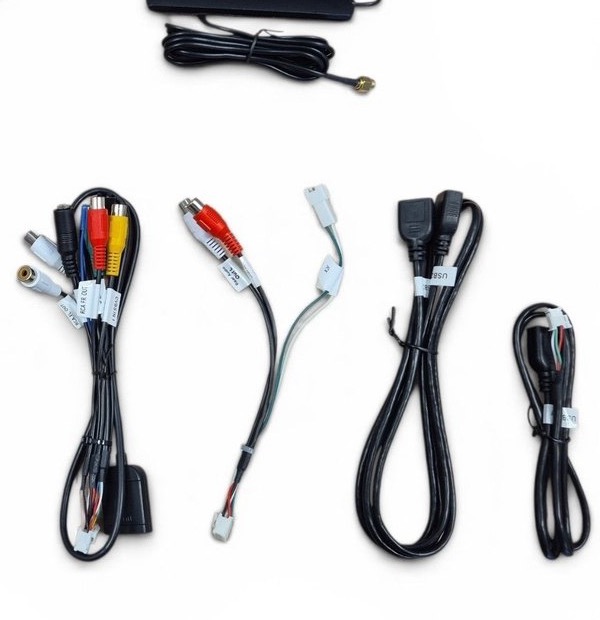

Les câbles USB peuvent servir pour une clé USB, une recharge ou une connexion filaire si besoin. Même si CarPlay et Android Auto fonctionnent sans fil, gardez au moins un port USB accessible dans la boîte à gants ou près de la console centrale.

Prévoir l’ajout d’une caméra de recul en option

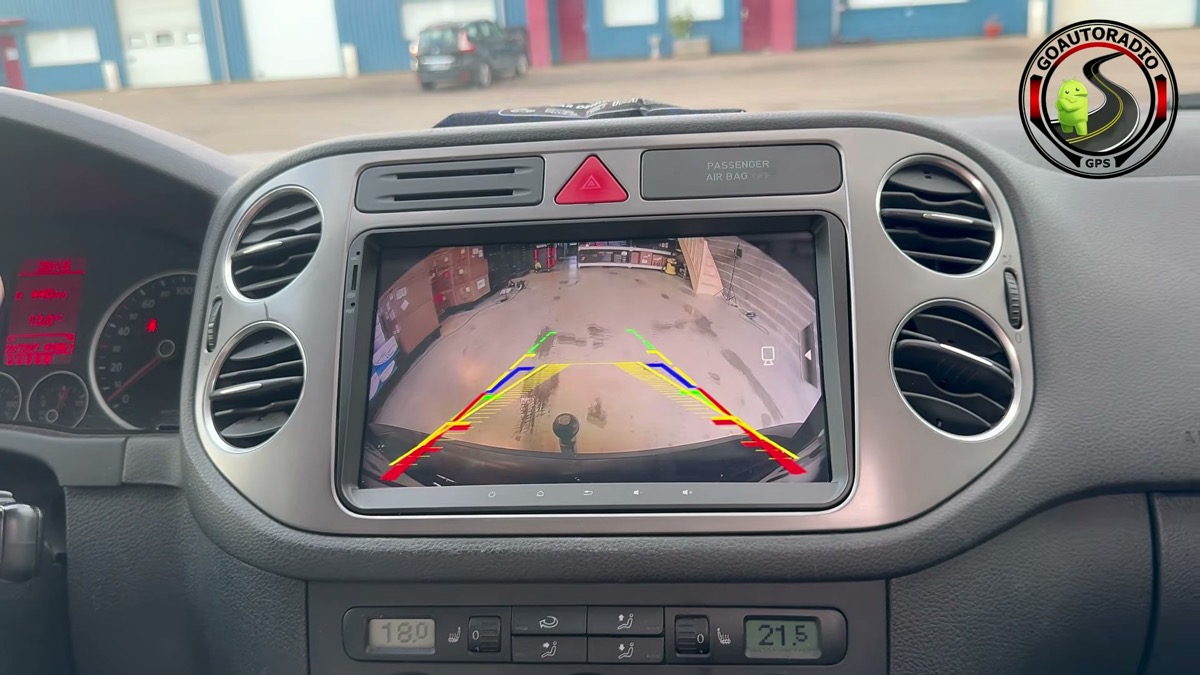

Si le Volkswagen Tiguan ou la Golf Plus ne possède pas de caméra de recul, il est possible d’en ajouter une avec le nouvel autoradio Android. Le branchement se prépare depuis les entrées caméra du faisceau : signal vidéo RCA, alimentation de la caméra, fil de déclenchement marche arrière et rangement du câble jusqu’à l’arrière du véhicule.

Cette étape demande un tutoriel séparé, car il faut détailler le passage du câble depuis le hayon ou la poignée de coffre, le raccordement de l’alimentation et le branchement sur l’entrée caméra de l’écran Android. Pour voir le principe complet d’une pose de caméra, consultez le guide interne Caméra de recul : installation complète étape par étape.

Le tutoriel caméra est maintenant disponible : consultez le guide interne Caméra de recul Volkswagen Tiguan : installation avec autoradio Android. Il détaille le démontage du hayon, le remplacement de la poignée caméra, le passage du câble et le raccordement à l’autoradio Android.

Remontage de l’écran Android Volkswagen

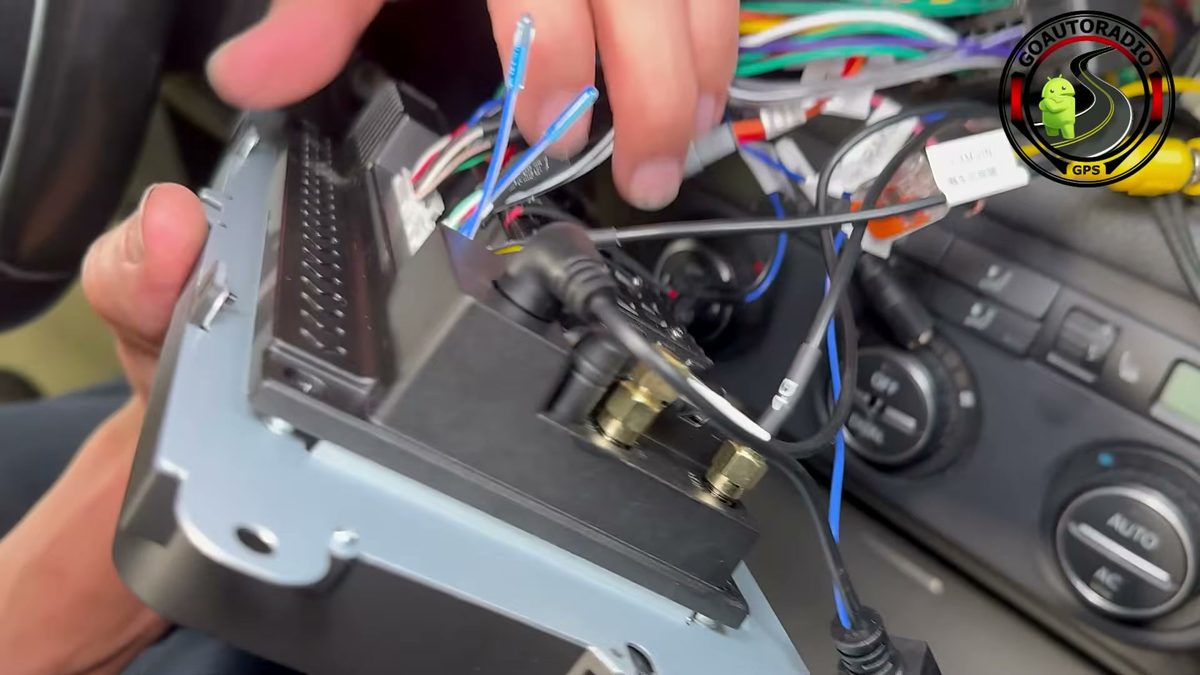

Contrôler les branchements avant fermeture

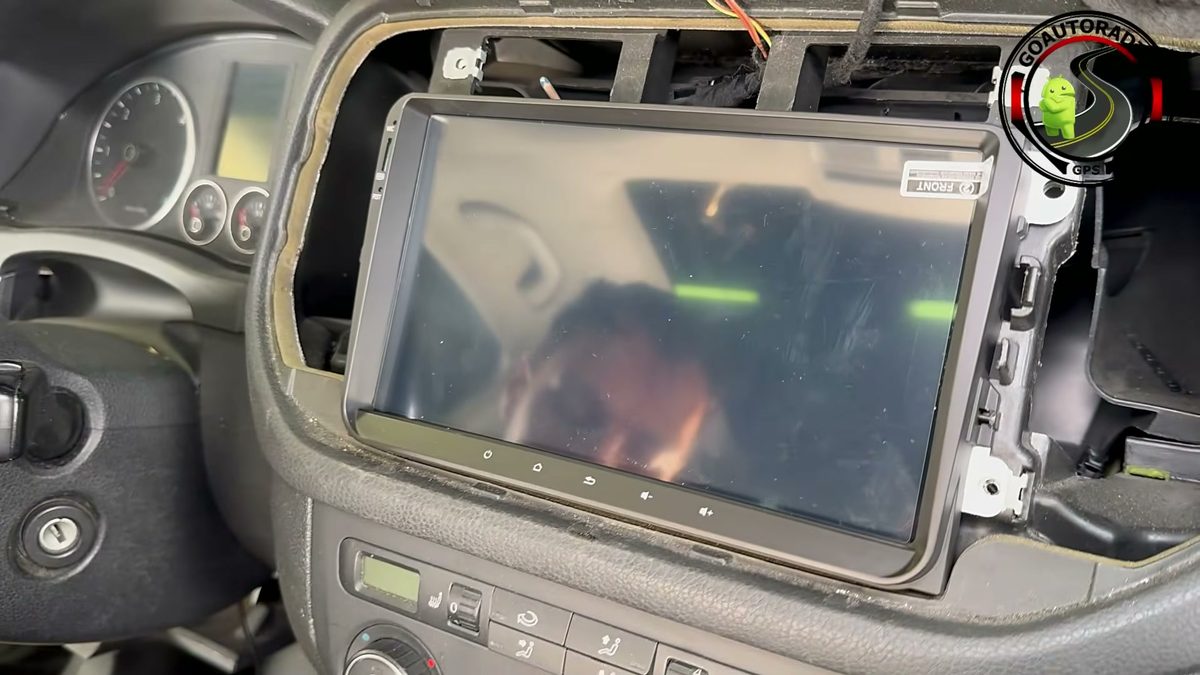

Avant de revisser l’écran, branchez la prise principale, le CANBUS, les antennes, les USB et les connectiques caméra ou RCA utilisées. Vérifiez que chaque prise est bien enfoncée et que les connecteurs sensibles ne restent pas en tension. Cette vérification évite de devoir redémonter la façade après le premier test.

Faites un essai de démarrage avant la fermeture complète. L’écran doit s’allumer, l’interface Android doit répondre, et les câbles doivent rester accessibles pour corriger un branchement si nécessaire.

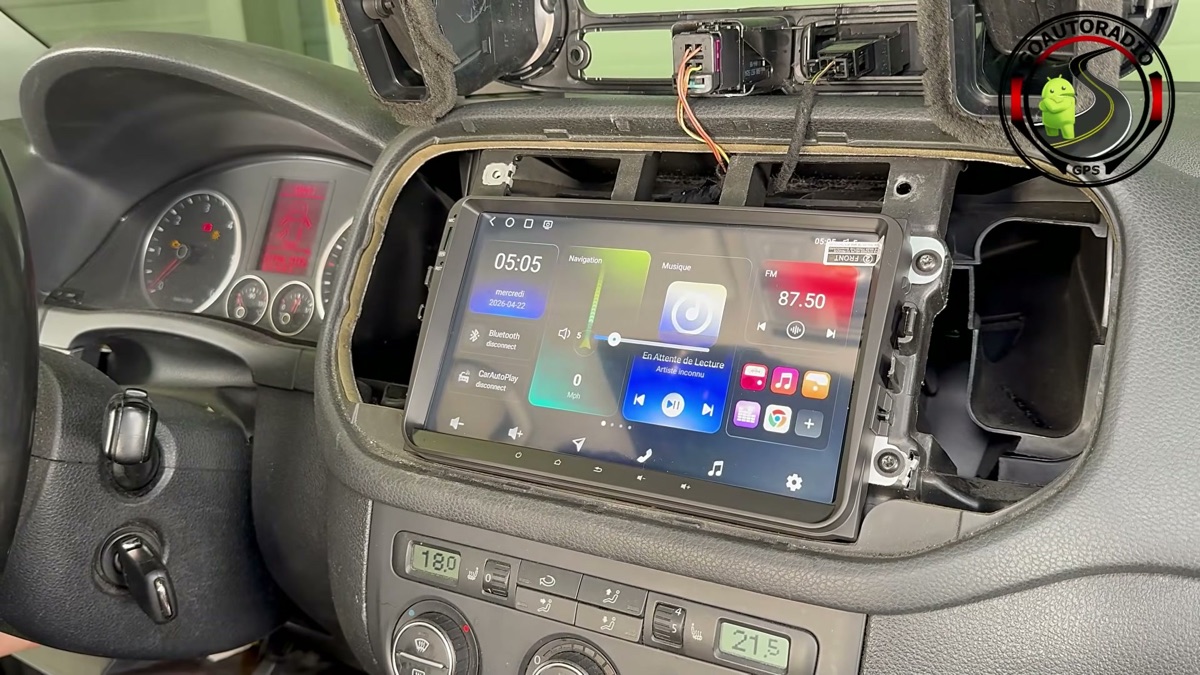

Ranger le faisceau derrière l’autoradio

Une fois les tests de base validés, rangez le faisceau derrière l’écran. Placez les boîtiers et adaptateurs dans les espaces libres du tableau de bord, sans les coincer contre les supports métalliques. Les câbles USB doivent ressortir vers un emplacement accessible, comme la boîte à gants ou la console centrale.

Avant d’enfoncer l’écran, contrôlez que les RCA, antennes GPS/4G, USB et connecteurs caméra ne forment pas une grosse épaisseur. Si l’écran ne rentre pas droit, ressortez-le et repositionnez le faisceau au lieu de forcer.

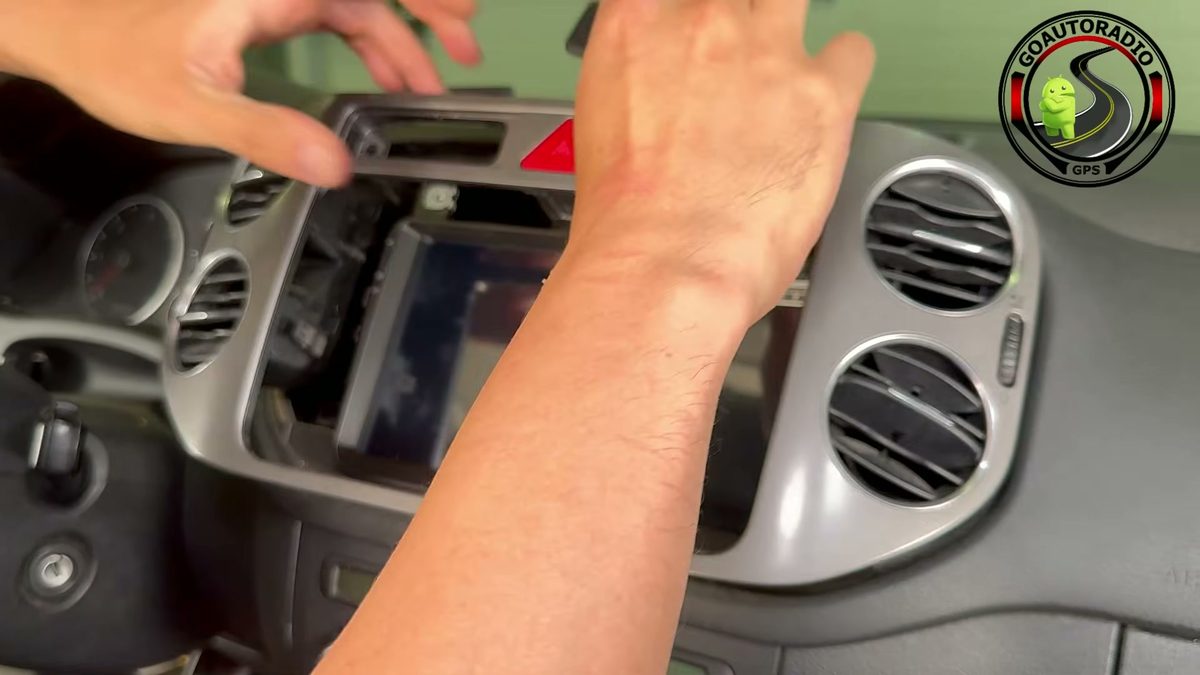

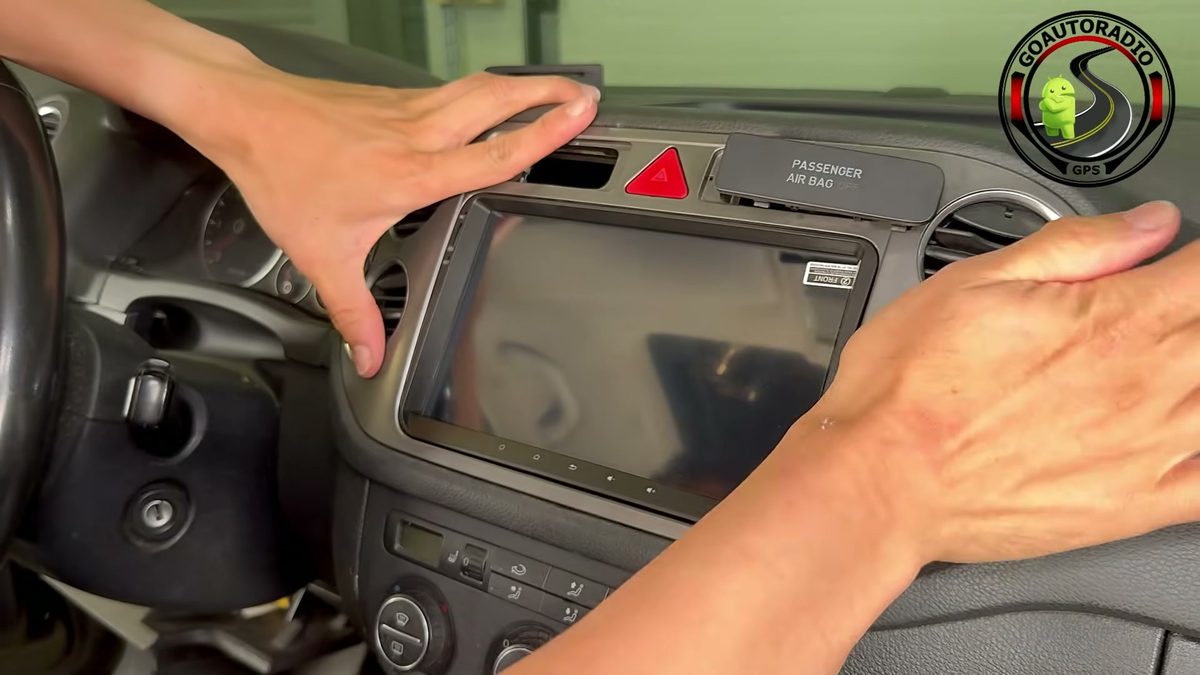

Reclipser la façade et contrôler l’intégration

Lorsque l’écran est correctement positionné, remettez les vis de fixation puis présentez la façade centrale. Reclipsez-la progressivement autour des aérateurs, du bouton warning et de l’écran. Chaque clip doit reprendre sa place sans forcer.

Terminez par un contrôle visuel de l’intégration : l’écran doit être aligné, les aérateurs doivent rester bien en place, et aucun câble ne doit pousser la façade. Si un côté ressort, ouvrez à nouveau et rangez le faisceau avant de reclipser.

Tests de l’autoradio Android et des fonctions d’origine

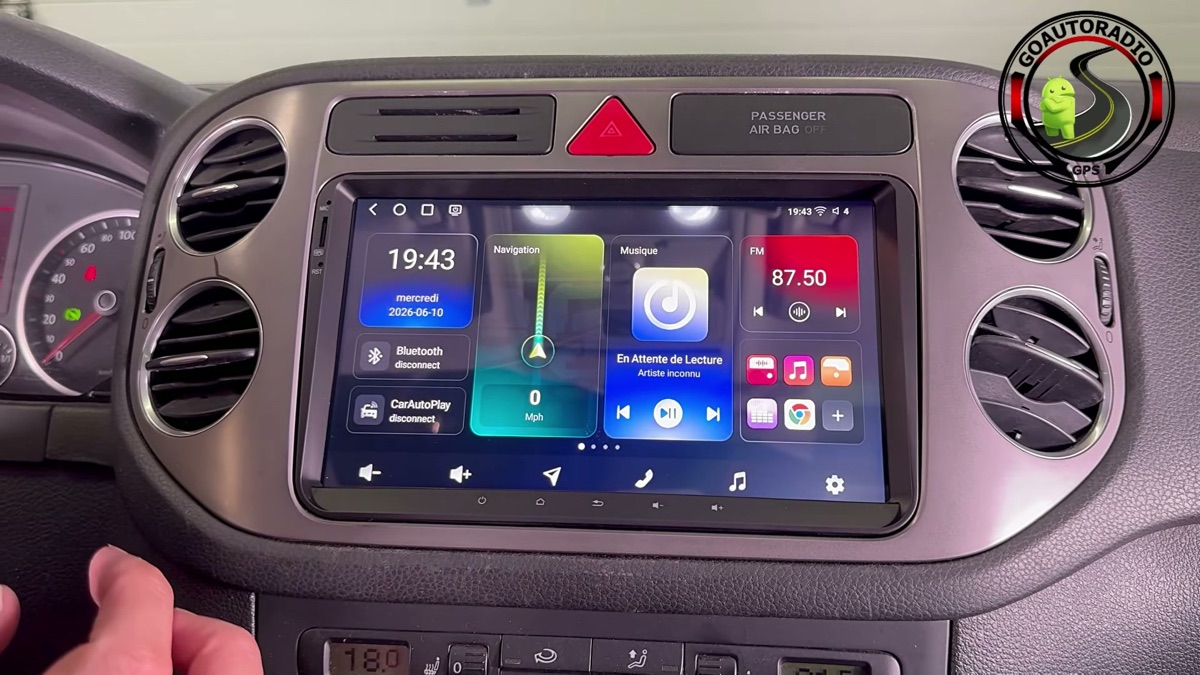

Contrôler l’interface Android

Après le remontage, testez l’interface Android : écran tactile, Bluetooth, Wi-Fi, applications, navigation, réglages audio et accès aux menus. L’écran doit répondre rapidement et conserver une bonne lisibilité depuis le poste de conduite.

Contrôler les fonctions du véhicule

Les commandes au volant, le GPS, la radio FM et les informations véhicule dépendent du CANBUS et de l’équipement présent. Testez chaque fonction avant de considérer le montage terminé. Si une caméra de recul est ajoutée ensuite, elle devra être raccordée sur l’entrée caméra de l’écran Android, puis testée avec la marche arrière.

Pour la radio numérique, le récepteur DAB+ peut être ajouté si vous souhaitez moderniser aussi la réception radio.

CarPlay et Android Auto sans fil sur Volkswagen Tiguan Golf Plus

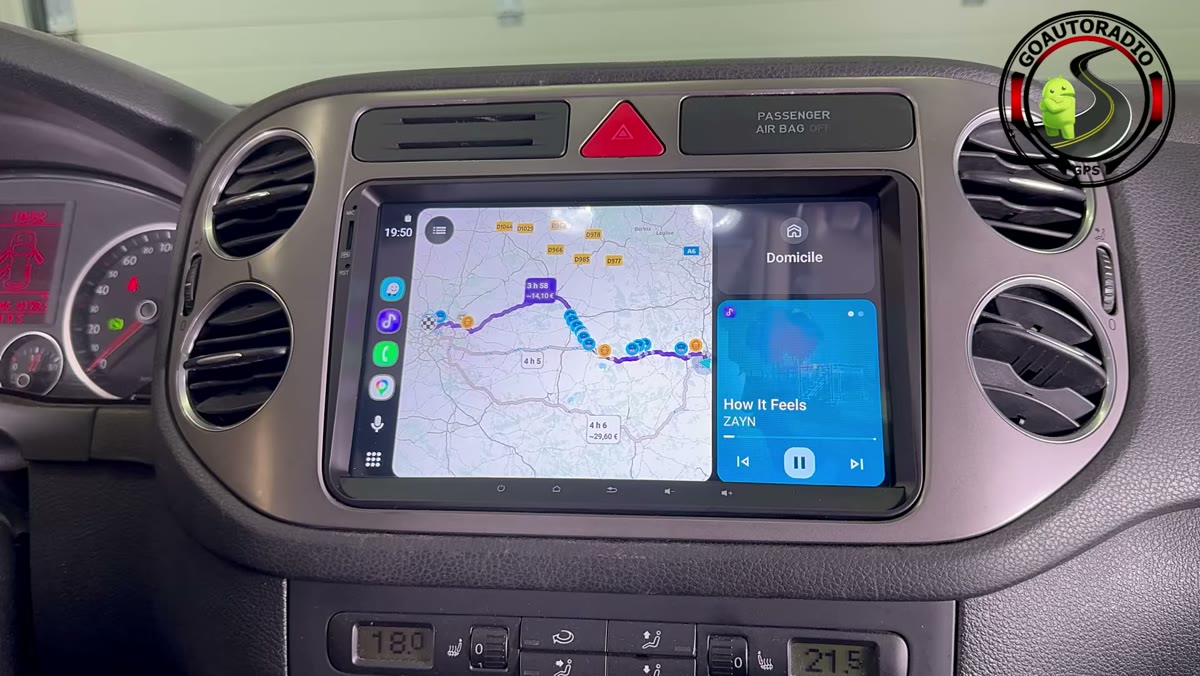

Connecter Android Auto sans fil

Ouvrez l’application CarAutoPlay de l’autoradio, activez le Bluetooth du téléphone Android puis lancez l’association. Après la première connexion, Android Auto peut se reconnecter sans câble. Les applications compatibles, la musique, Waze et les commandes vocales s’affichent alors sur l’écran.

Connecter CarPlay sans fil

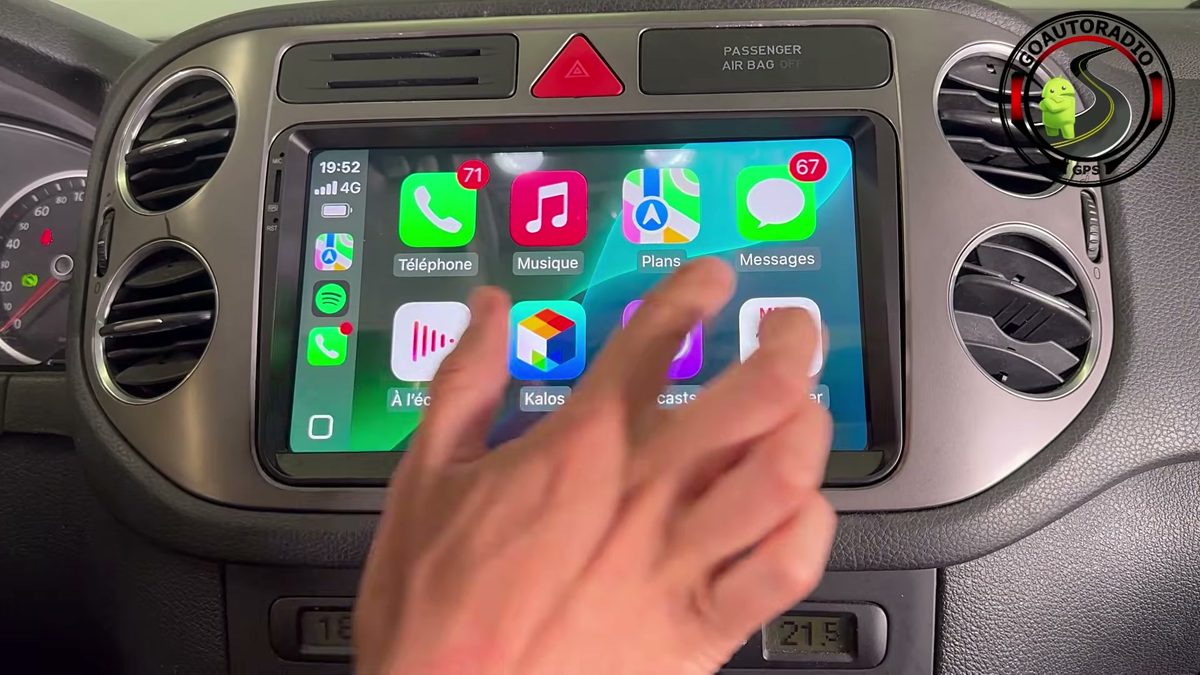

Avec un iPhone, activez le Bluetooth puis autorisez la connexion CarPlay. L’écran affiche ensuite les applications iOS compatibles : Plans, Téléphone, Musique, Spotify ou Siri. Vous pouvez revenir à l’interface Android à tout moment, puis relancer CarPlay depuis l’application dédiée.
