Autoradio Android Peugeot Expert Citroën Jumpy : ce guide explique l’installation d’un écran Android compatible CarPlay et Android Auto sans fil sur la famille Peugeot Expert III, Peugeot Traveller, Citroën Jumpy 3, Citroën SpaceTourer, Fiat Scudo, Fiat Ulysse, Opel Vivaro C, Opel Zafira Life et Toyota ProAce.

Compatibilité autoradio Android Peugeot Expert Citroën Jumpy

La base de montage est commune aux véhicules utilitaires et monospaces du groupe PSA / Stellantis partageant le même tableau de bord. Il faut toutefois choisir la fiche produit correspondant exactement au véhicule, car les années, la façade et certaines connectiques peuvent varier selon le modèle.

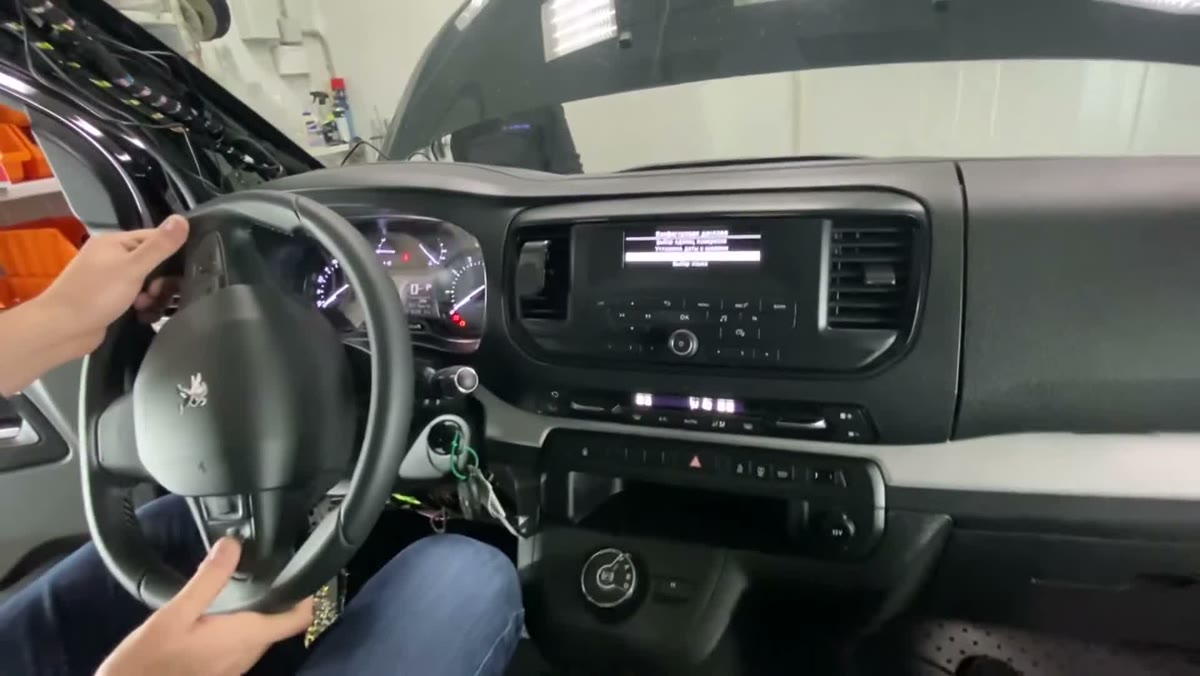

Préparation avant démontage

Avant de déposer l’autoradio d’origine, coupez le contact, retirez la clé et préparez des outils de démontage en plastique. Travaillez avec des leviers non métalliques pour éviter de marquer les aérateurs, la façade centrale et les garnitures proches de l’écran.

Repérez la forme de la façade, les aérateurs latéraux et les points de jonction entre les plastiques. Sur cette génération, le bloc central est large : il faut libérer les garnitures progressivement plutôt que tirer directement sur l’écran ou sur les boutons.

Démontage de la façade et de l’autoradio d’origine

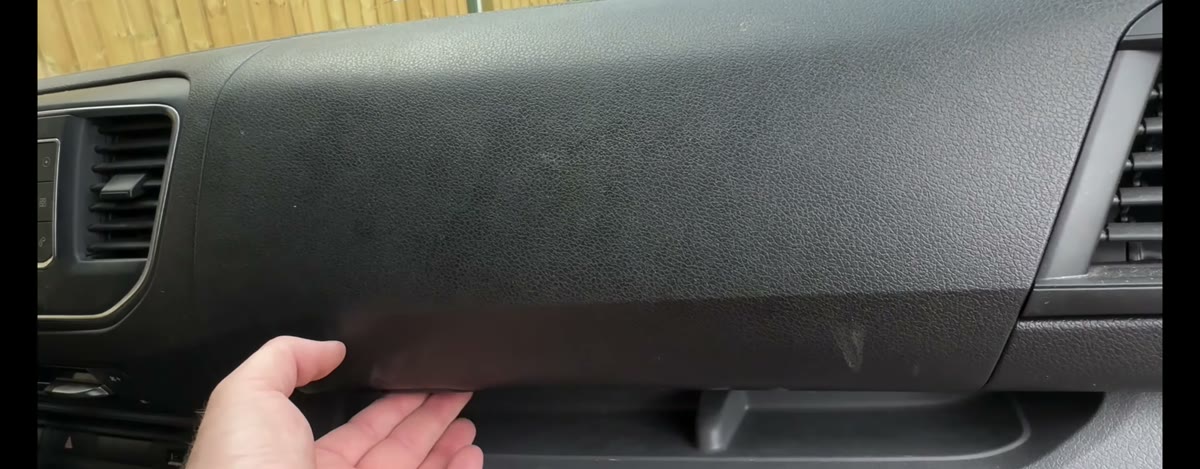

Pour commencer le démontage, ouvrez le rangement situé côté passager afin d’accéder aux premiers points de fixation de la façade. Travaillez contact coupé, avec un levier plastique et un tournevis adapté aux vis visibles. L’objectif est de libérer les garnitures sans marquer le tableau de bord ni forcer sur les clips.

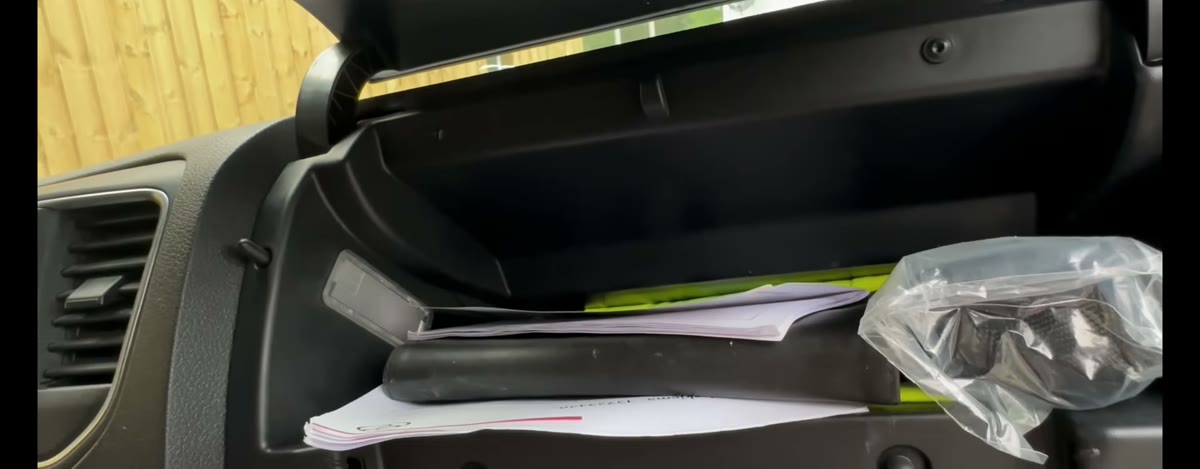

Déclipsez ensuite la garniture du rangement en avançant progressivement. Glissez l’outil dans l’espace prévu, puis faites travailler chaque clip l’un après l’autre. Si une zone résiste, changez légèrement de point d’appui afin d’éviter de tordre la pièce plastique.

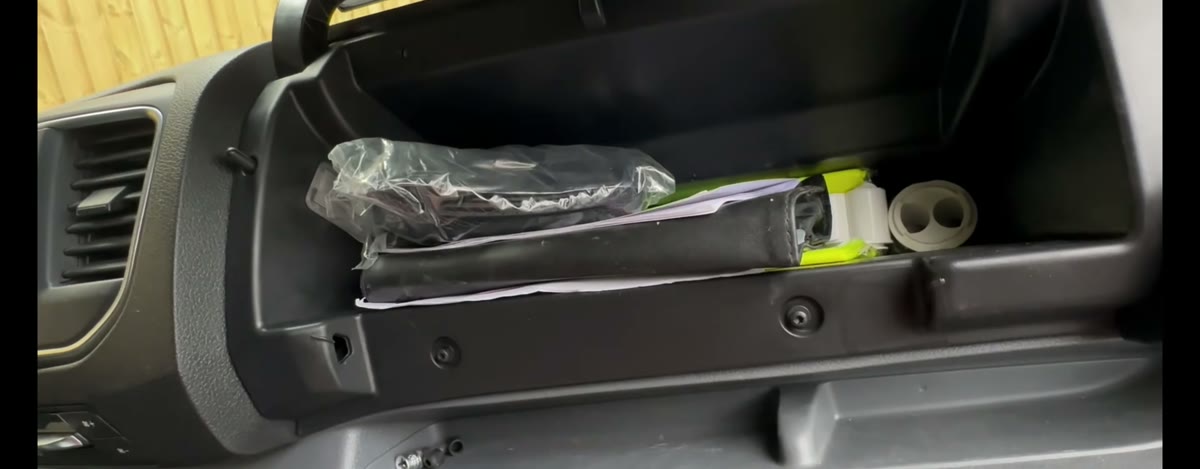

Une fois la garniture ouverte, retirez les vis visibles dans le rangement. Conservez les vis dans un petit bac ou sur un support magnétique, car elles seront réutilisées au remontage. Ne tirez pas encore sur la façade centrale tant que toutes les fixations proches ne sont pas libérées.

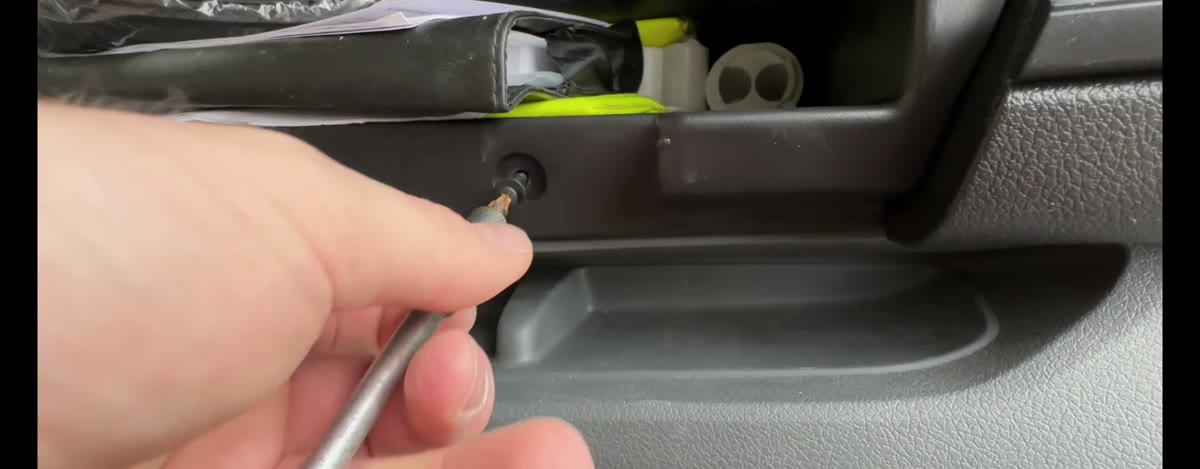

Le rangement peut ensuite être sorti de son logement. Maintenez la pièce pendant le retrait pour éviter qu’elle ne tombe ou ne force sur une agrafe encore engagée. Cette étape donne plus de place pour accéder au côté droit de la façade autoradio.

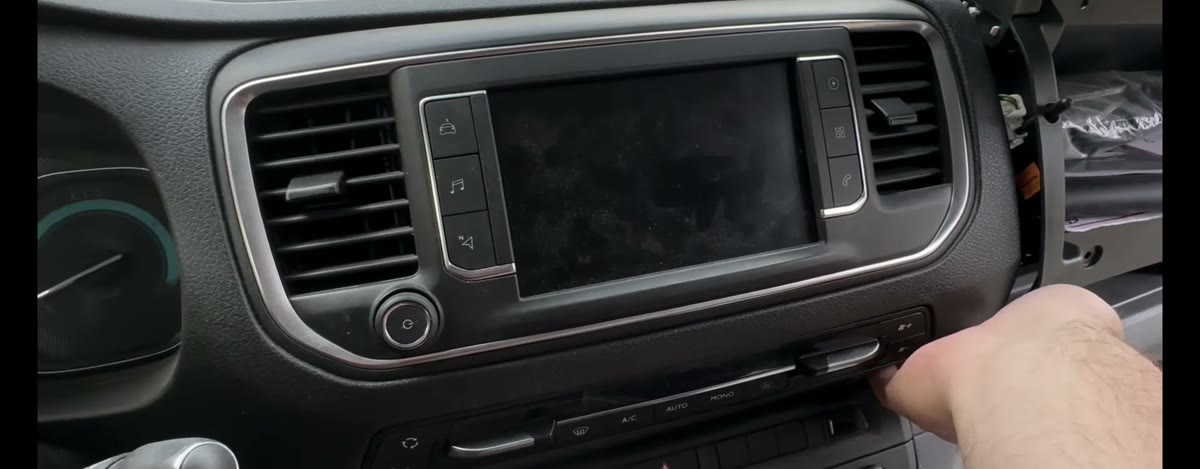

Passez ensuite à la façade de l’autoradio d’origine. Insérez le levier plastique sur le côté de la façade, puis déclipsez sans tirer brutalement. La façade doit se décoller régulièrement autour de l’écran, des aérateurs et des commandes.

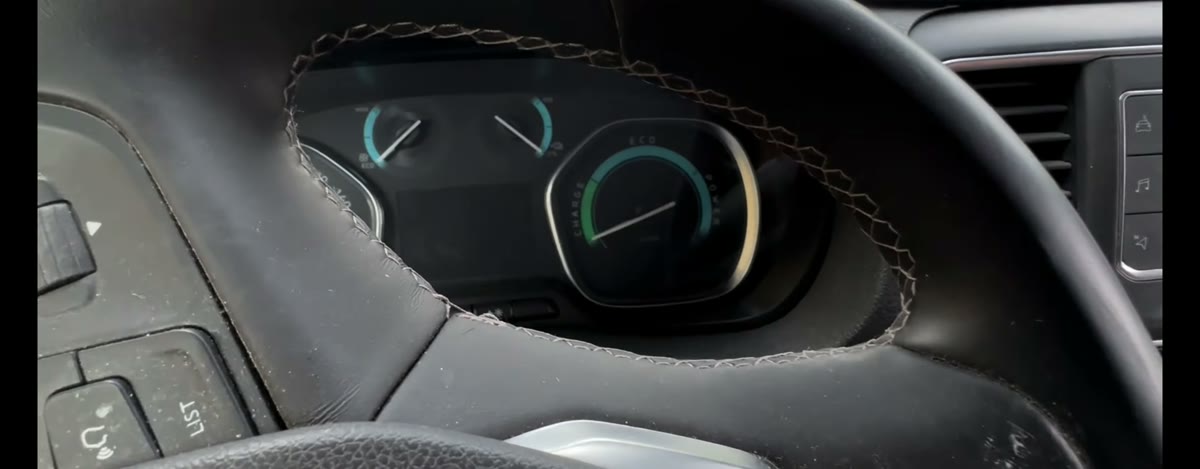

La partie supérieure du tableau de bord doit aussi être libérée. Déclipsez la garniture située au-dessus du combiné et de l’écran pour accéder aux fixations masquées. Attention à ne pas appuyer sur la vitre du compteur ni à forcer sur les bords fins de la garniture.

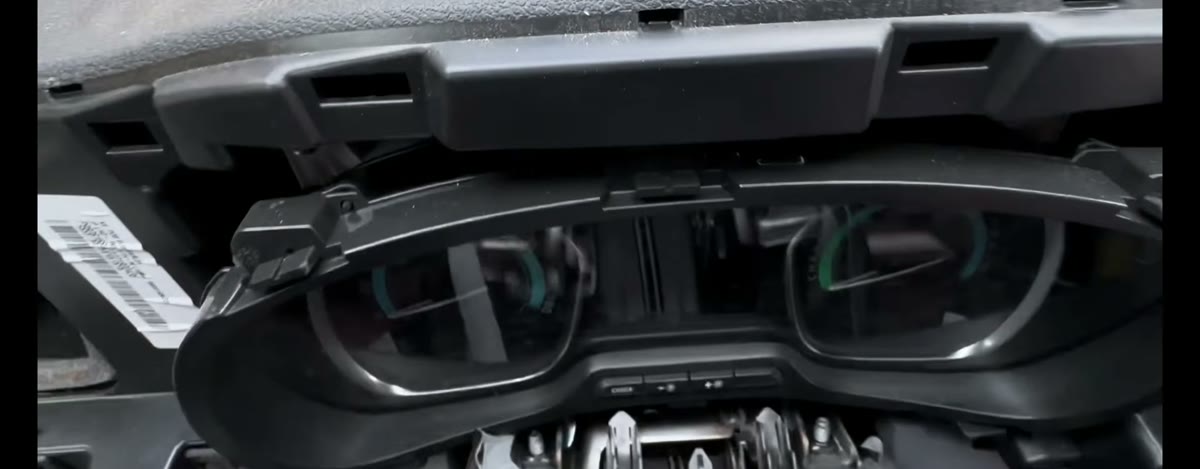

Lorsque le cache supérieur est retiré, les points de fixation et les passages de clips deviennent visibles. Profitez de cette ouverture pour contrôler que la façade n’est plus retenue par une vis oubliée avant de poursuivre le démontage.

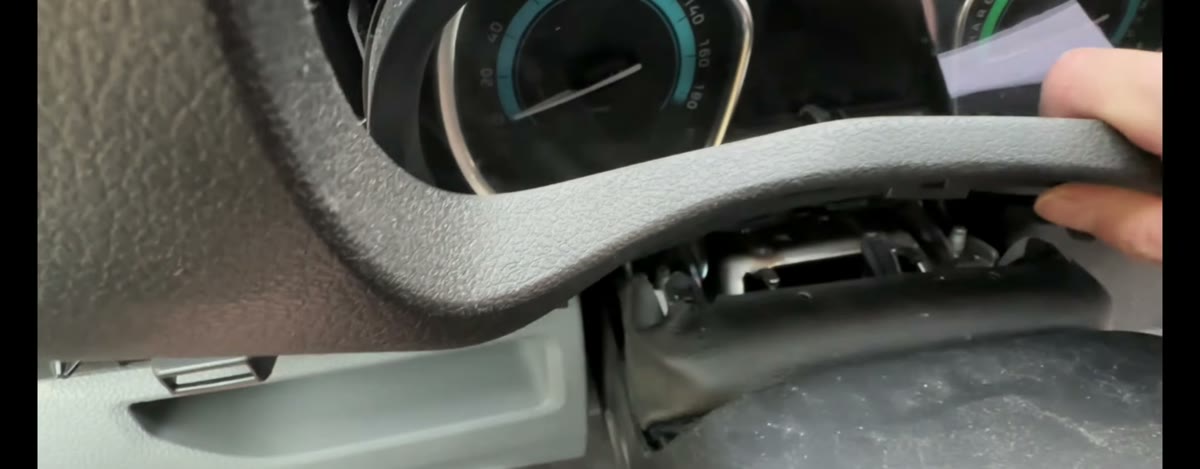

Continuez le déclipsage par le bas de la façade. Travaillez par petits mouvements, en gardant une main pour maintenir la pièce et l’autre pour guider l’outil. Cette méthode limite le risque de casser un clip ou de créer un jour visible au remontage.

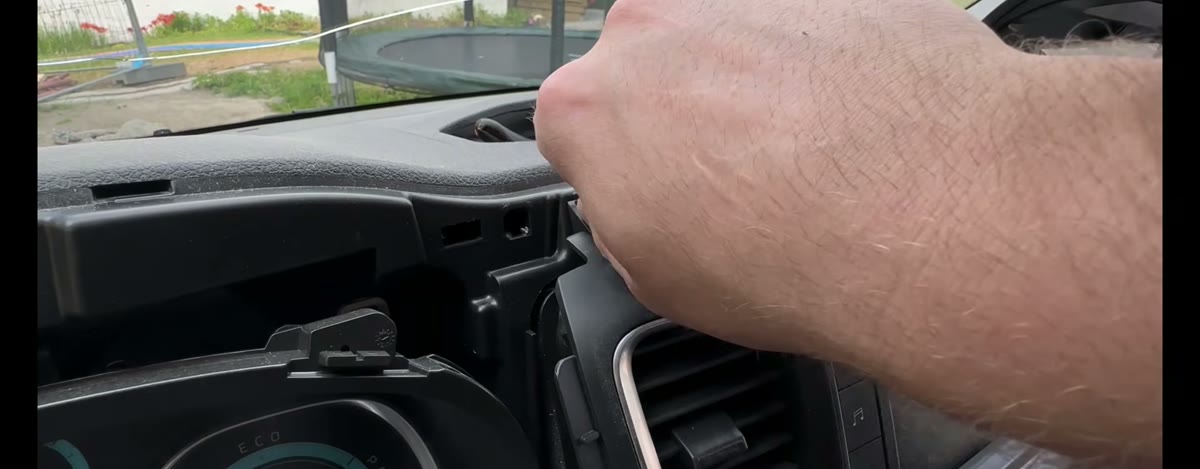

Retirez ensuite les vis qui maintiennent l’écran et le bloc autoradio. Desserrez-les progressivement et vérifiez que l’écran reste soutenu pendant l’opération. Une fois les vis retirées, le bloc peut être déplacé vers l’avant sans tirer sur les connecteurs.

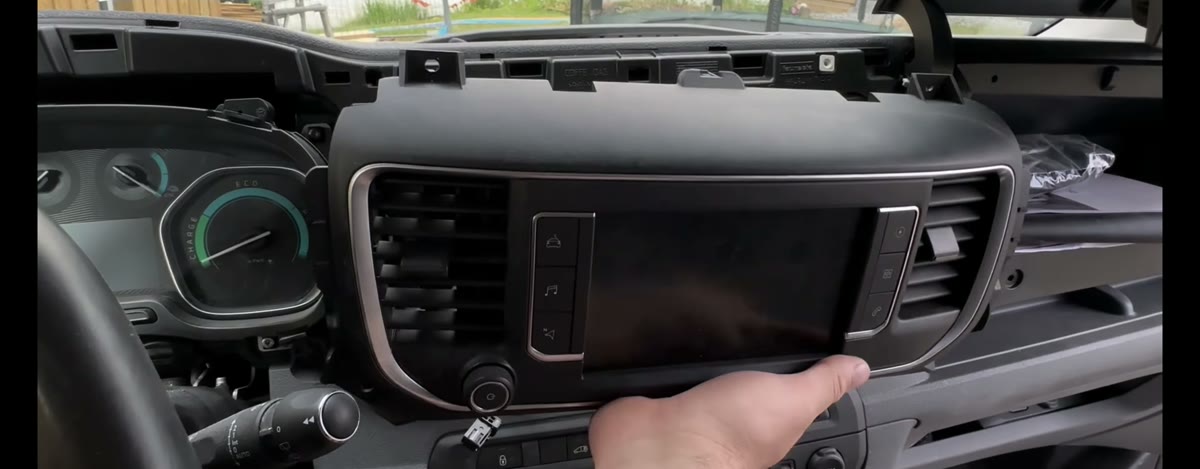

Sortez l’autoradio d’origine en le maintenant droit. Avant de débrancher, regardez l’emplacement de chaque prise : prise principale, antenne, connecteurs optionnels et câbles associés aux équipements du véhicule. Déverrouillez les prises par leur corps plastique, jamais en tirant sur les fils.

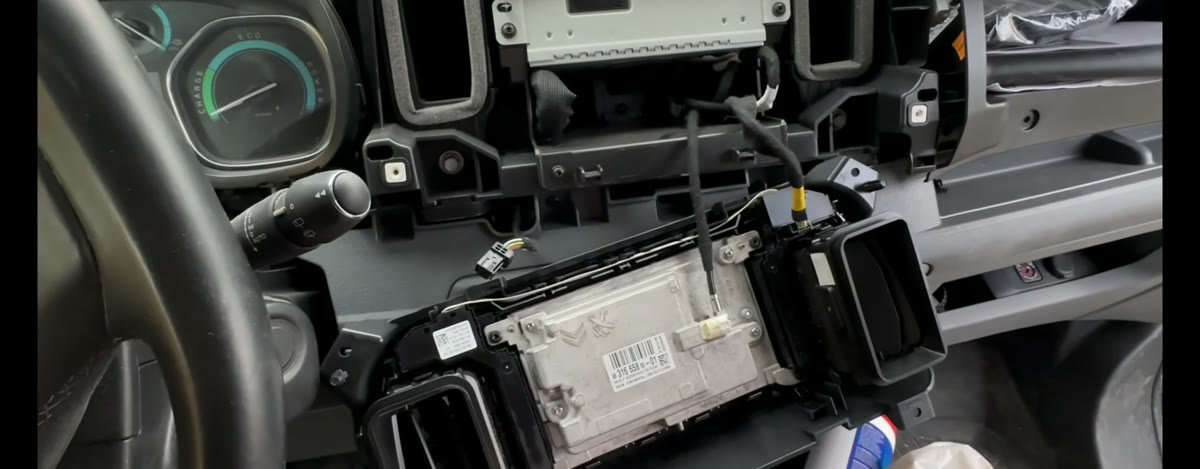

Une fois le bloc d’origine sorti, l’emplacement est prêt pour la préparation du faisceau GoAutoradio. Avant de présenter le nouvel écran Android, vérifiez qu’aucune vis n’est restée dans le logement, que les clips de façade sont en bon état et que les connecteurs d’origine restent accessibles.

Présentation du kit et préparation du faisceau

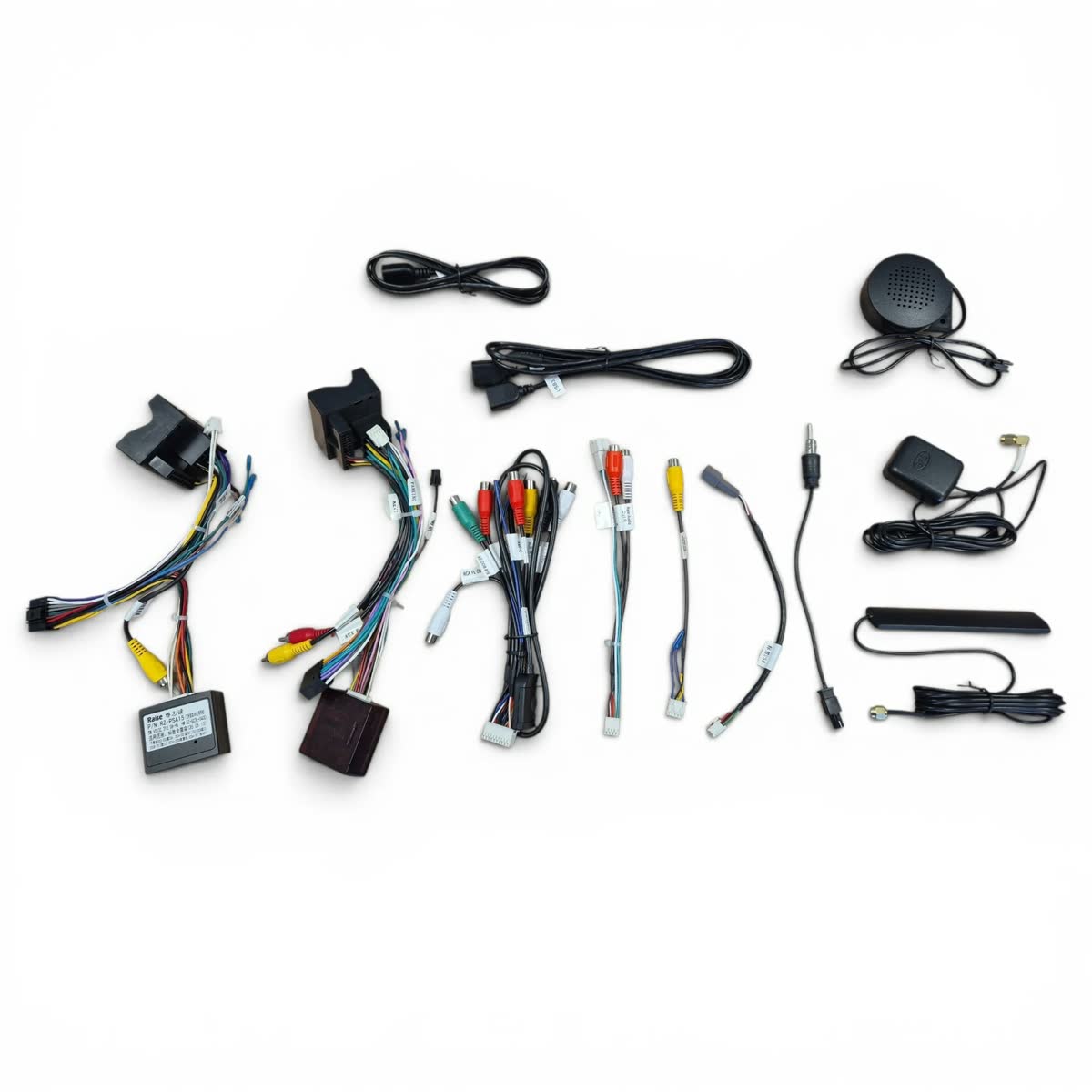

Le kit GoAutoradio regroupe l’écran Android, les câbles de raccordement, les adaptateurs USB, l’antenne GPS, les connectiques audio/vidéo et le faisceau principal. Avant d’aller dans le véhicule, posez les éléments sur une table et identifiez chaque prise.

Préparez le faisceau principal, la prise véhicule, les sorties USB, l’entrée caméra, les RCA éventuels, l’antenne GPS et les câbles nécessaires aux fonctions CarPlay et Android Auto. Cette préparation évite de chercher les connecteurs une fois l’écran présenté dans le tableau de bord.

Contrôlez notamment la prise principale plug and play, le connecteur d’alimentation de l’écran, les antennes, les USB et les éventuels câbles caméra. Les câbles inutilisés ne doivent pas être coupés : isolez-les et rangez-les proprement derrière l’écran.

Branchements GoAutoradio de l’autoradio Android Peugeot Expert Citroën Jumpy

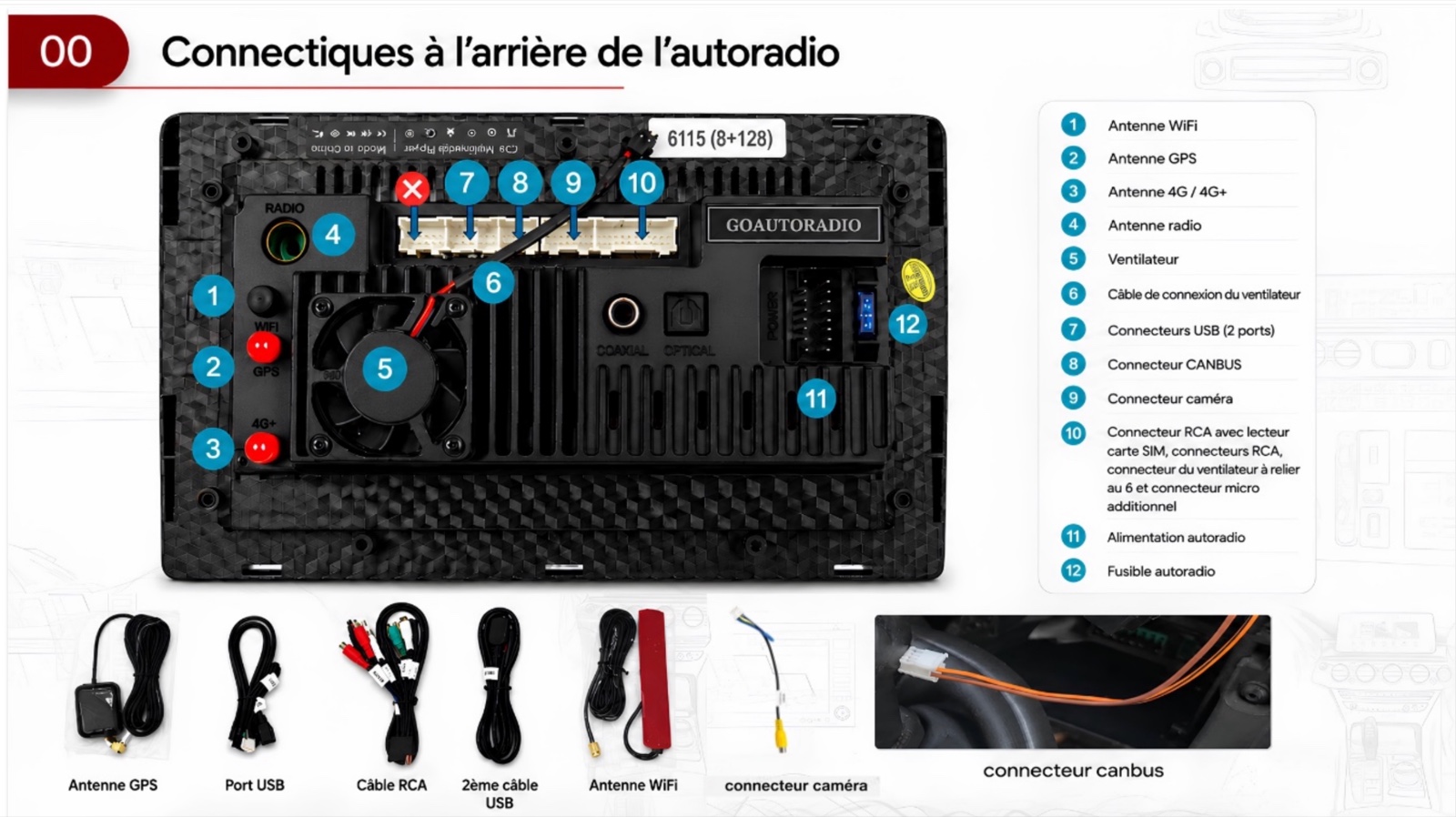

Pour la partie câblage, utilisez le schéma de connectiques fourni avec l’autoradio Android Peugeot Expert Citroën Jumpy. Il permet d’identifier clairement les prises situées à l’arrière de l’écran avant de présenter le faisceau dans le tableau de bord.

Raccordez d’abord la prise principale du véhicule au faisceau fourni. Le montage doit rester plug and play : ne coupez pas les fils d’origine et ne forcez jamais un connecteur qui ne tombe pas en face de son logement.

Repérez ensuite les branchements utiles selon l’équipement du véhicule : antenne radio, antenne GPS, antenne WiFi, port USB, CANBUS, entrée caméra, RCA, micro additionnel et alimentation de l’écran. Les connecteurs non utilisés doivent être isolés et rangés proprement derrière l’autoradio.

Avant le remontage complet, faites un premier test : allumage de l’écran, son, tactile, Bluetooth, USB, GPS et commandes au volant si le véhicule en est équipé. Si une fonction ne répond pas, contrôlez le connecteur correspondant sur le schéma avant de refermer la façade.

Pour d’autres exemples de pose et de raccordement, vous pouvez consulter les tutoriels d’installation GoAutoradio.

Remontage et tests de l’autoradio Android Peugeot Expert Citroën Jumpy

Pour le remontage, procédez simplement dans l’ordre inverse du démontage. Replacez d’abord l’autoradio Android dans son logement, rangez le faisceau sans le pincer, puis remettez les vis, les caches, les garnitures et le rangement côté passager.

Avant de clipser définitivement la façade, vérifiez que les câbles ne forcent pas derrière l’écran, que les prises sont bien verrouillées et que les antennes ou ports USB restent correctement positionnés. Appuyez ensuite progressivement sur les clips, sans forcer sur un seul côté.

Une fois le tableau de bord refermé, faites les tests finaux : démarrage de l’écran, volume, radio, Bluetooth, Wi-Fi, ports USB, navigation GPS, CarPlay sans fil et Android Auto sans fil. Si une fonction ne répond pas, rouvrez la façade avant de rouler afin de contrôler le branchement concerné.
