Autoradio Android Renault Trafic 2 : ce guide détaille l’installation d’un écran tactile QLED 10,1 pouces avec CarPlay et Android Auto sans fil, compatible Renault Trafic 2, Opel Vivaro A et Nissan Primastar selon les années indiquées.
L’objectif est de remplacer l’autoradio d’origine sans couper le faisceau du véhicule. Le montage reprend les connecteurs d’origine, ajoute les antennes nécessaires, permet de conserver les commandes au volant lorsque le véhicule en est équipé, puis se termine par les tests radio, GPS, CarPlay et Android Auto.
Sommaire
- Compatibilité et contenu du kit
- Démontage de l’autoradio d’origine
- Préparation des connectiques
- Branchement de l’autoradio Android Renault Trafic 2
- Rangement du faisceau et fixation
- Tests CarPlay, Android Auto, GPS et radio
- FAQ
Compatibilité et contenu du kit
Le kit présenté concerne les Renault Trafic 2 de 2001 à 2014. Le même principe existe aussi pour l’Opel Vivaro A de 2001 à 2014 et le Nissan Primastar de 2002 à 2014. Avant la commande, il faut choisir la version correspondant à la façade et à l’autoradio d’origine du véhicule afin de recevoir les bons adaptateurs.

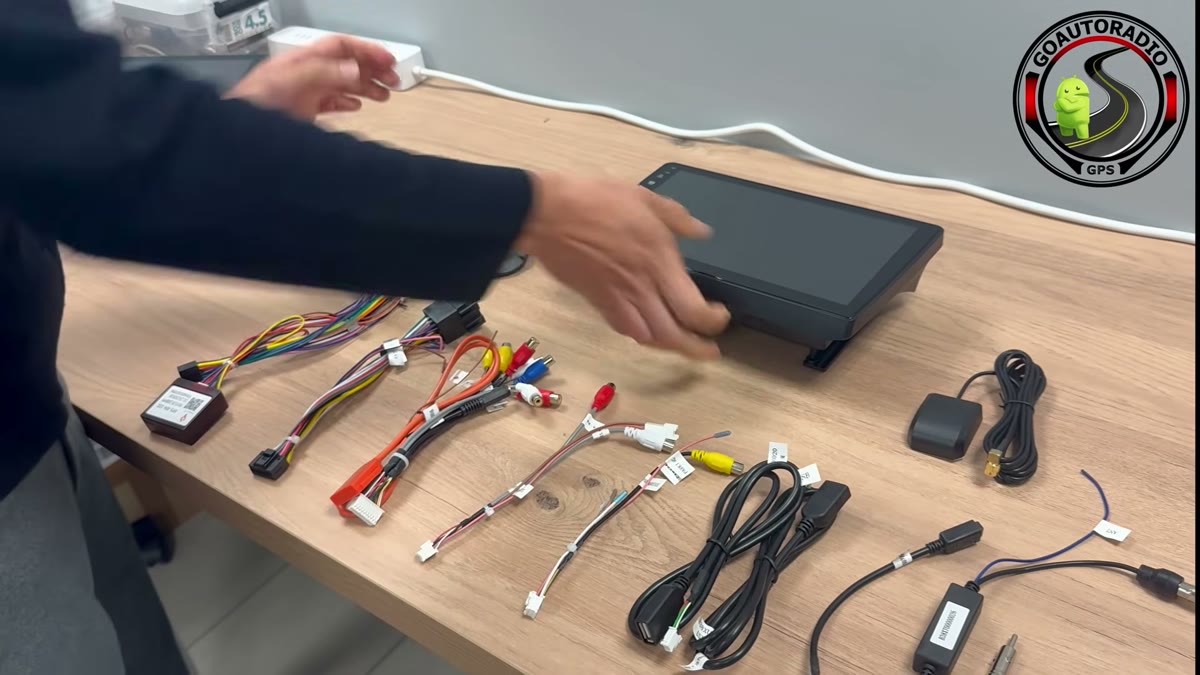

Le faisceau fourni permet un raccordement plug and play. Selon l’équipement du véhicule, le kit peut reprendre les commandes au volant, l’antenne radio d’origine et le port USB existant. Il est aussi possible d’ajouter une caméra de recul, une antenne DAB+, une antenne GPS, une connexion 4G et un ou plusieurs ports USB accessibles depuis l’habitacle.
Pour les variantes produit, vous pouvez consulter les fiches GoAutoradio : Renault Trafic 2, Opel Vivaro A et Nissan Primastar.
Démontage de l’autoradio d’origine

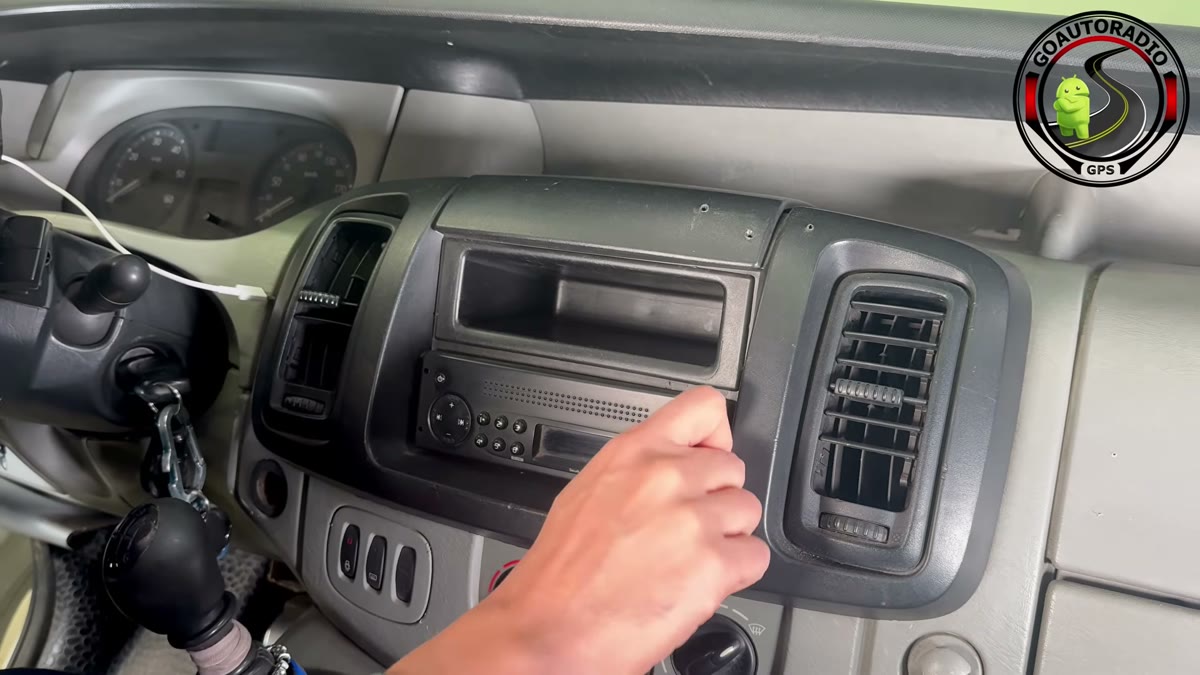

Avant de commencer le démontage, coupez le contact et préparez les clés d’extraction adaptées. Sur ce tableau de bord de Renault Trafic 2, l’autoradio d’origine se retire par l’avant à l’aide des clés insérées dans les logements latéraux.

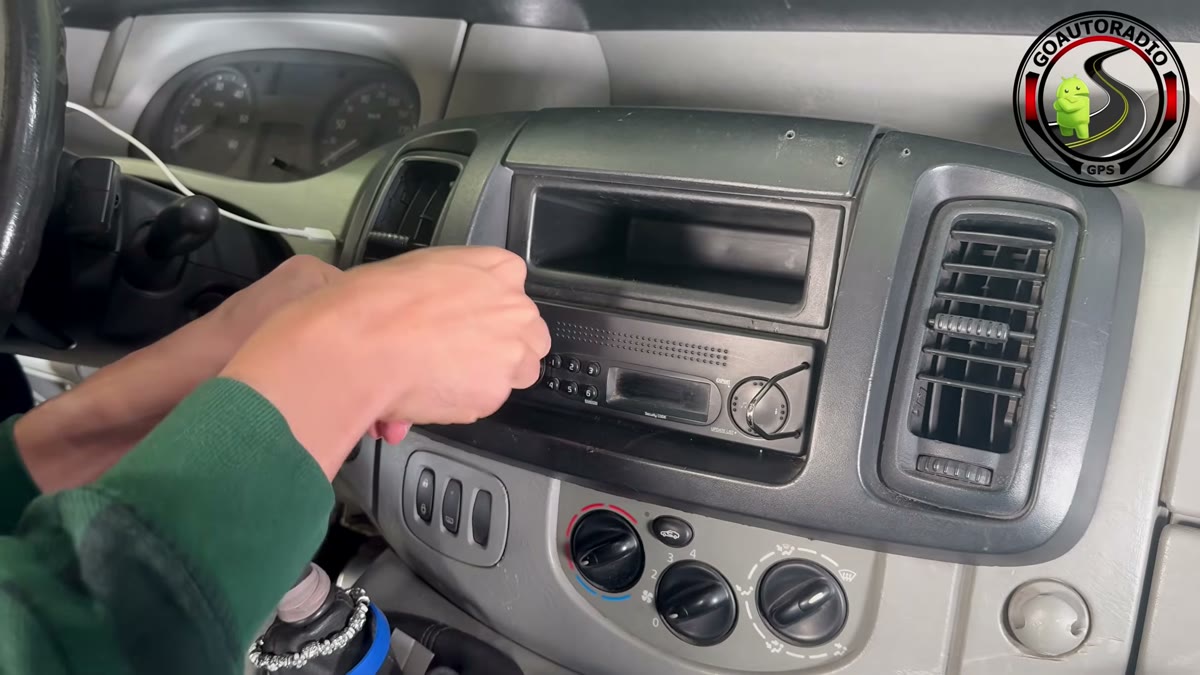

Une fois les clés en place, tirez doucement l’autoradio vers vous. Il ne faut pas forcer sur les câbles à l’arrière : sortez le bloc juste assez pour accéder aux connecteurs, puis maintenez-le pendant le débranchement.

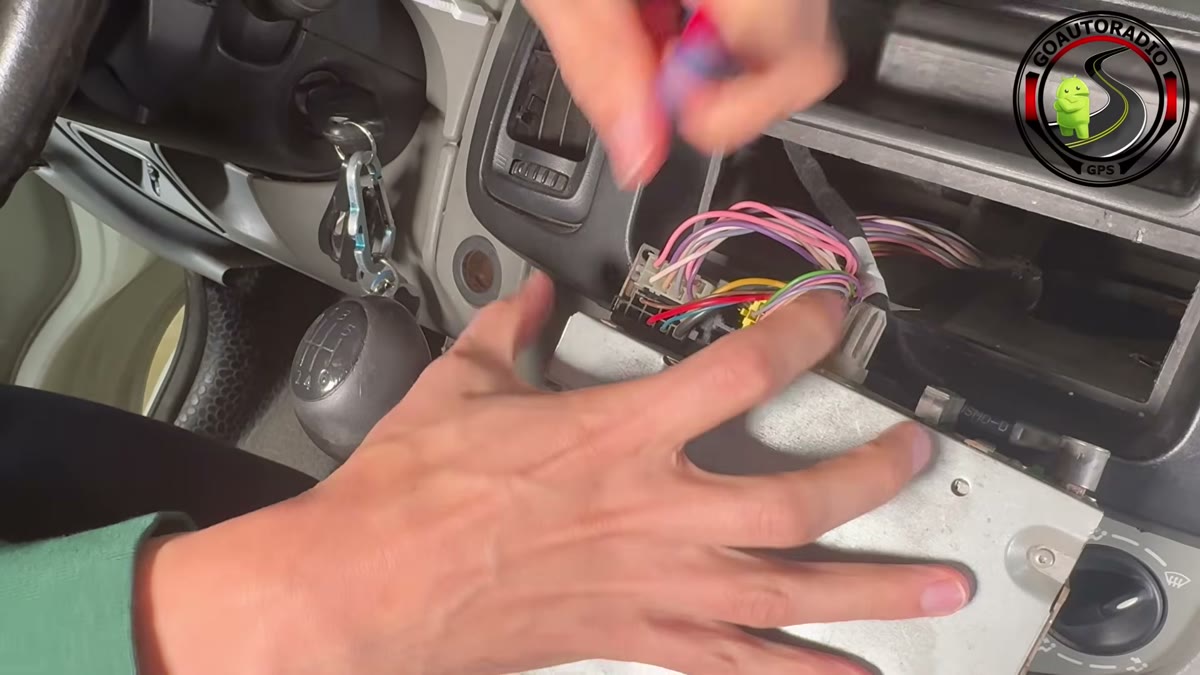

Les connecteurs sont retirés un par un. Appuyez sur les languettes de verrouillage avant de tirer. Pour l’antenne radio, prenez le connecteur par son corps et tirez vers l’arrière, sans tirer directement sur le câble.

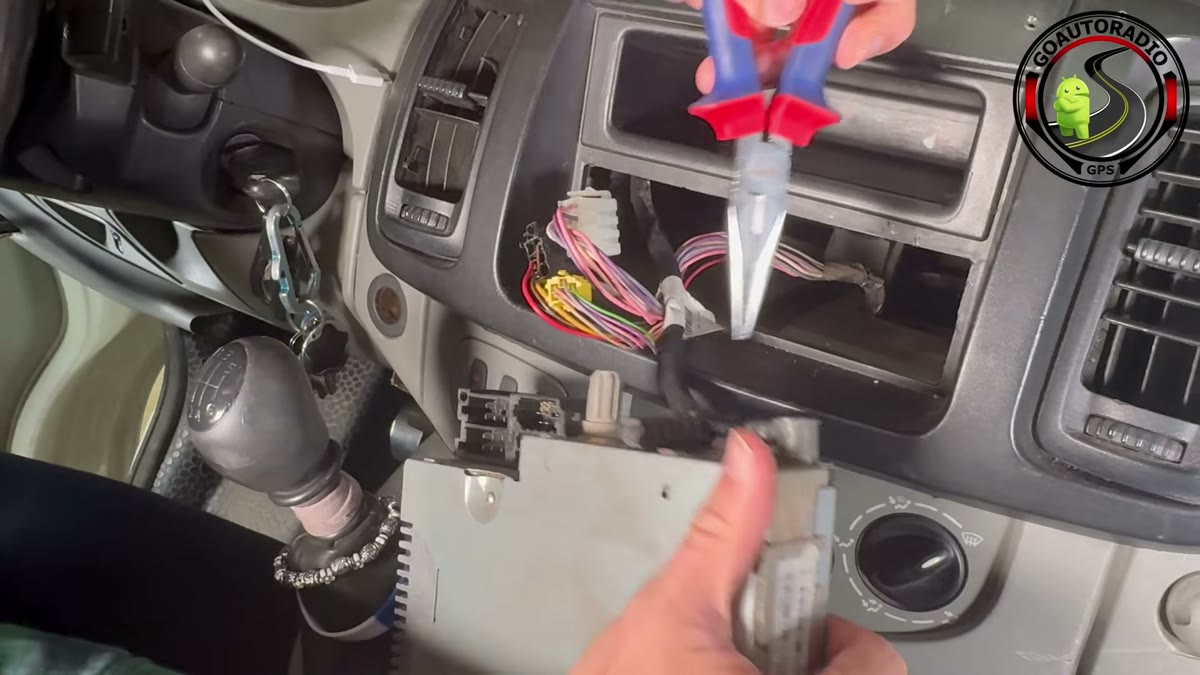

Le cache supérieur et le vide-poche sont ensuite retirés pour créer un passage propre vers l’emplacement du nouvel écran. Ces éléments sont clipsés : déclipez progressivement afin d’éviter de marquer le plastique du tableau de bord.
Préparation des connectiques
La préparation des connectiques se fait avant de fixer l’écran. Cette étape évite de devoir redémonter l’ensemble après coup. Repérez la prise principale, les prises d’alimentation, les connecteurs de commandes au volant et les antennes avant de présenter l’autoradio.

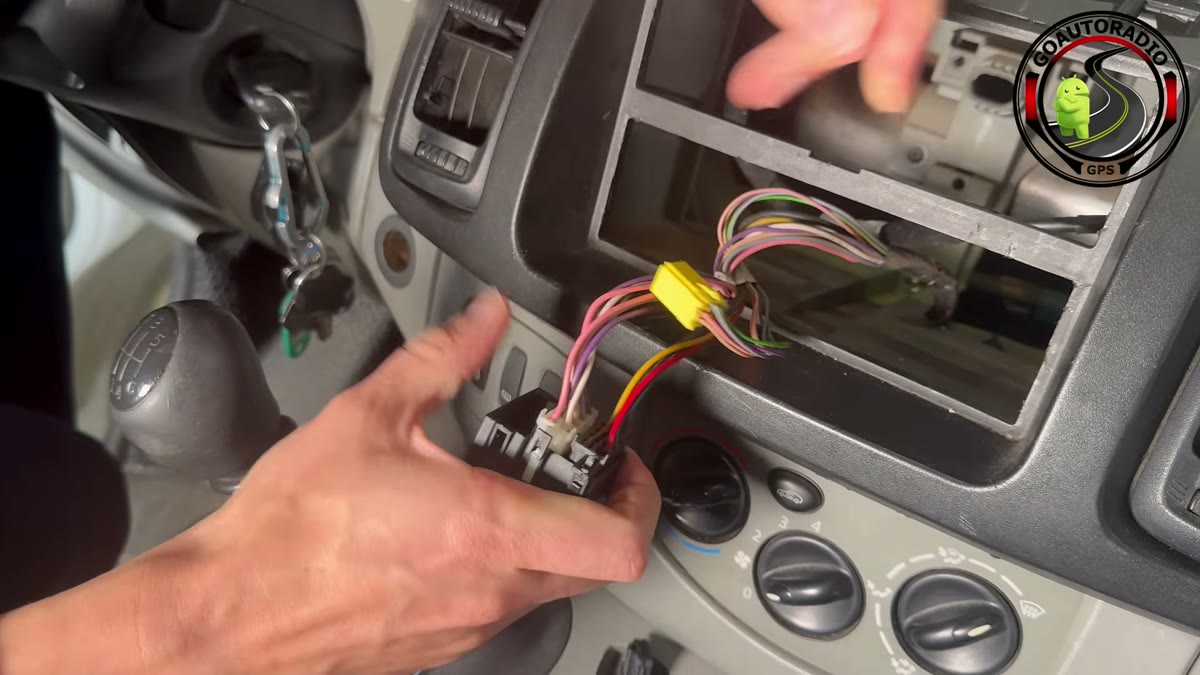

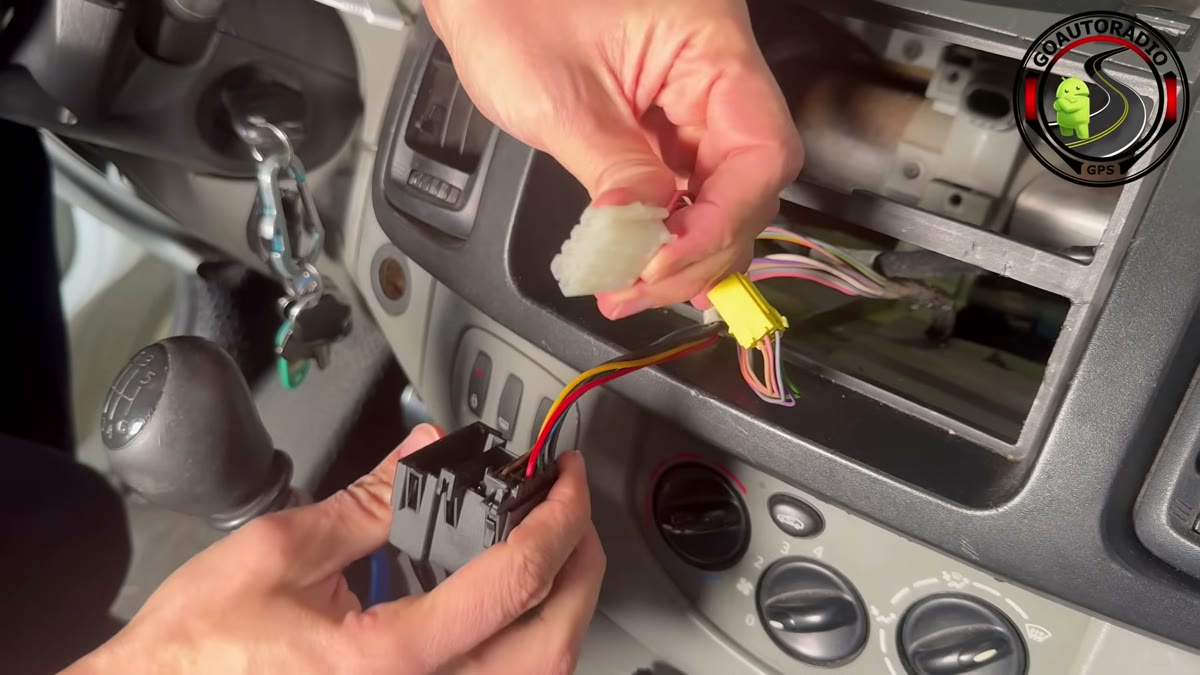

Sur le montage présenté, les prises blanche et noire reprennent le raccordement principal. La prise jaune correspond aux commandes au volant lorsque le véhicule en est équipé. Si cette prise est présente, elle doit être reconnectée sur le faisceau adapté pour conserver les fonctions au volant.

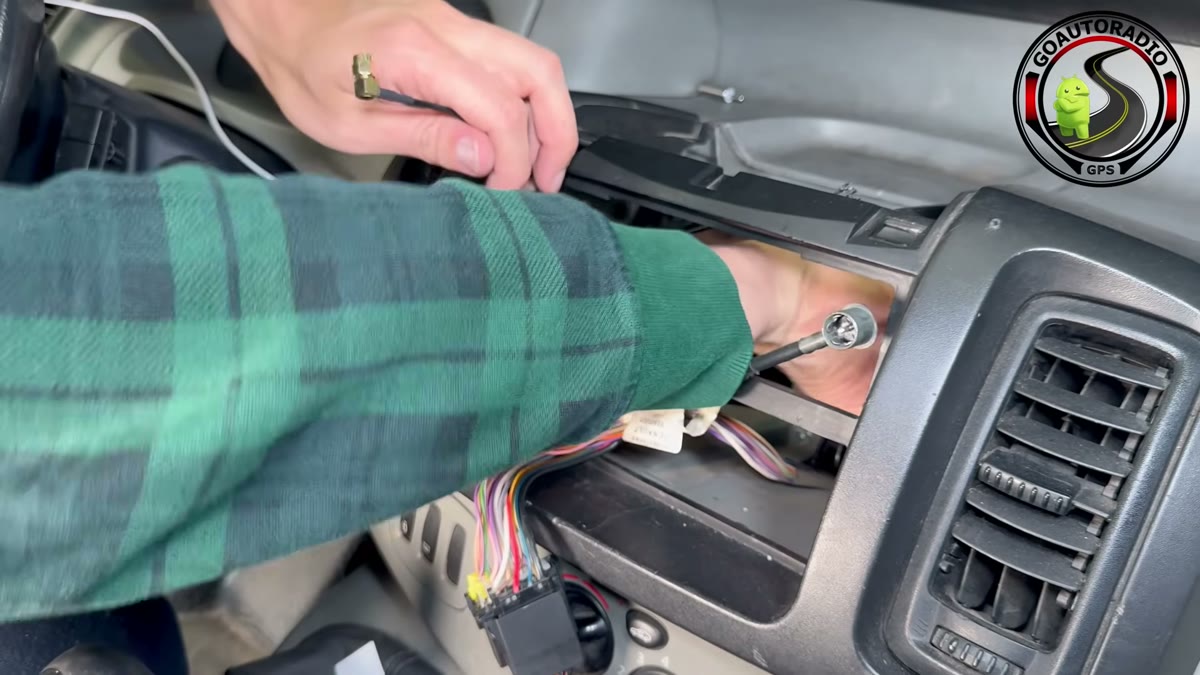

L’antenne GPS est placée dans le tableau de bord sur une surface stable. Elle doit rester éloignée des éléments métalliques trop fermés afin de conserver une bonne réception. Faites sortir son câble vers l’emplacement de l’autoradio pour le raccorder ensuite au connecteur GPS doré.
Si vous souhaitez utiliser une carte SIM, gardez l’accès au support SIM dans une zone facilement récupérable après démontage du petit cache. L’antenne 4G doit aussi être installée avant la fixation finale de l’autoradio, en évitant de la coller au même endroit que l’antenne GPS.

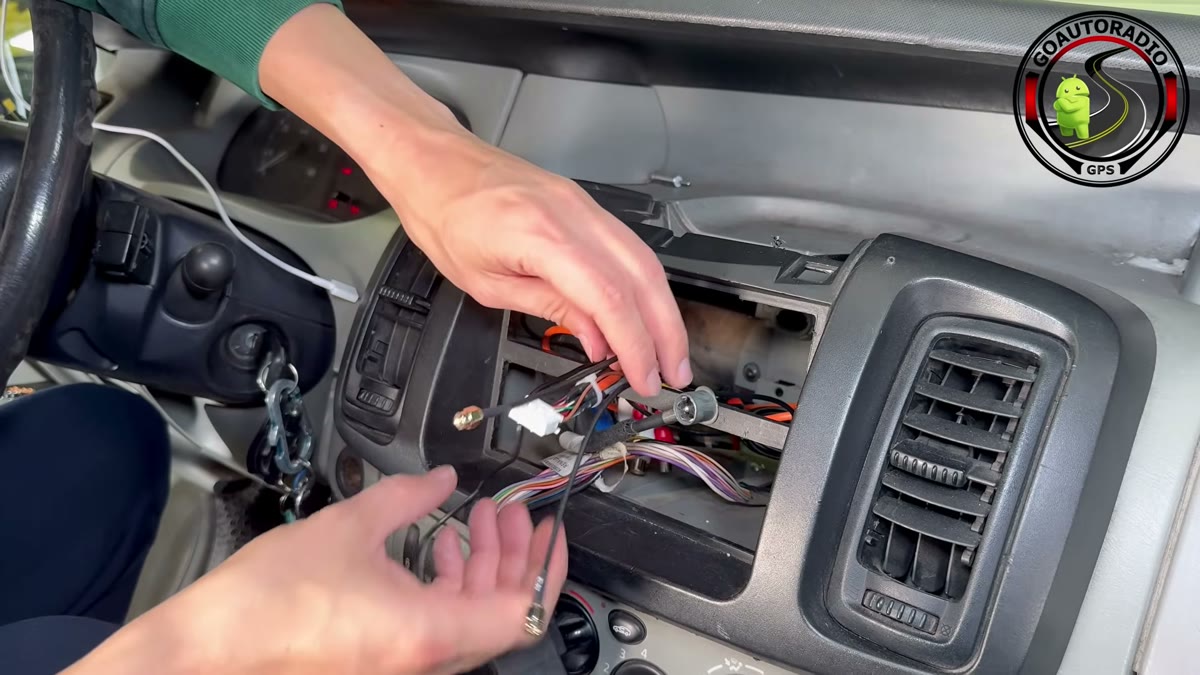

Le port USB additionnel se place dans un emplacement accessible, par exemple dans le vide-poche ou derrière une trappe. Même si CarPlay et Android Auto fonctionnent sans fil, ce port reste utile pour une clé USB, une mise à jour ou une recharge.

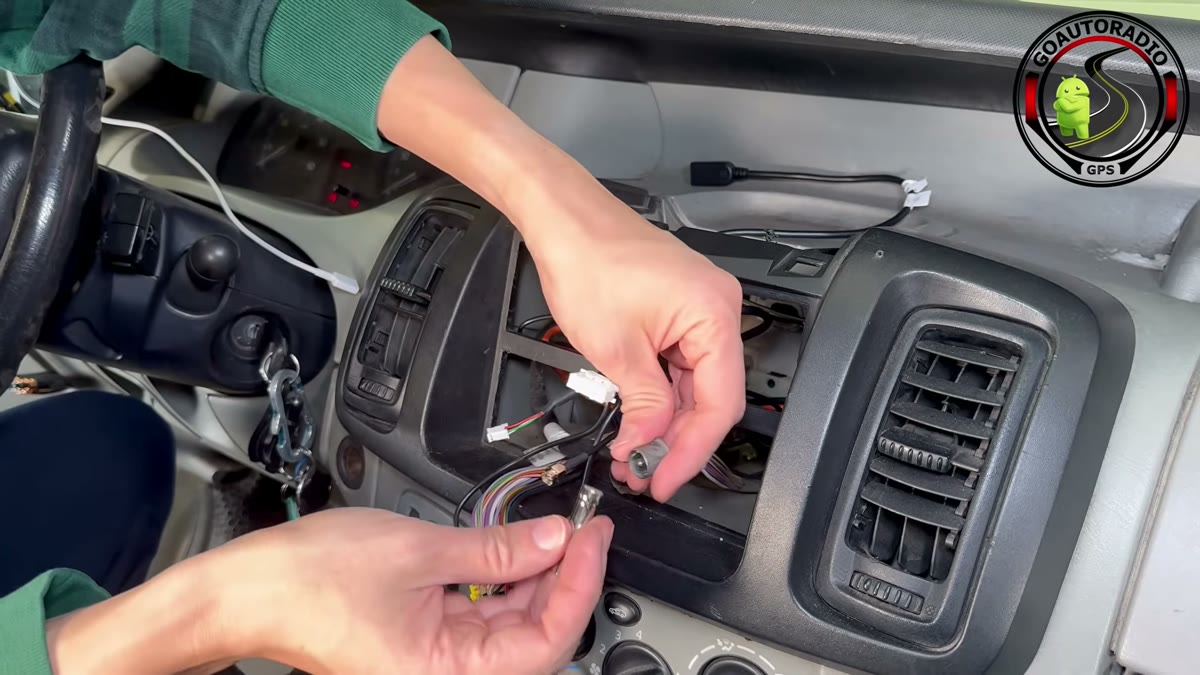

L’antenne radio dépend de la prise présente dans le véhicule. Utilisez l’adaptateur fourni lorsque la prise d’origine ne correspond pas directement à l’entrée de l’autoradio Android. Le connecteur doit être bien enfoncé afin d’éviter une mauvaise réception radio.
Branchement de l’autoradio Android Renault Trafic 2

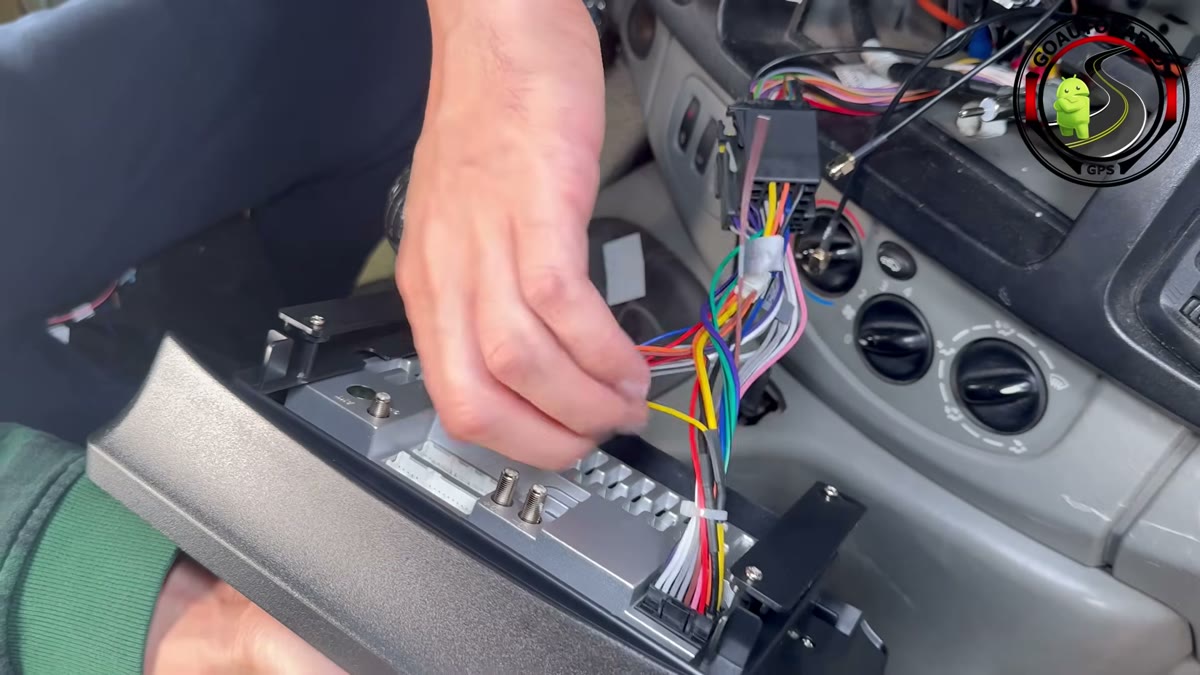

Le branchement de l’autoradio Android Renault Trafic 2 commence par le faisceau principal. La prise se verrouille à l’arrière de l’écran et permet de reprendre l’alimentation, les haut-parleurs et les signaux nécessaires au fonctionnement de l’autoradio.

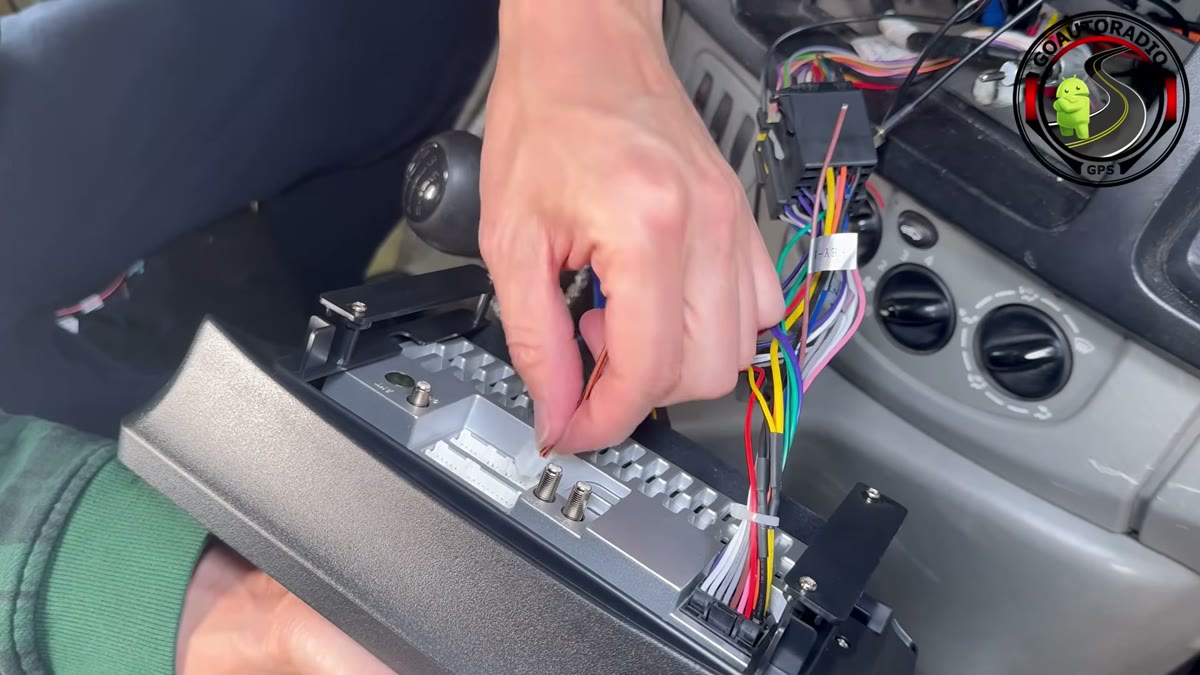

Le boîtier canbus doit être raccordé lorsque le kit en est équipé. Il sert à interpréter certaines informations du véhicule et à conserver les commandes au volant. Si ce boîtier n’est pas branché, les commandes peuvent ne pas répondre au test final.

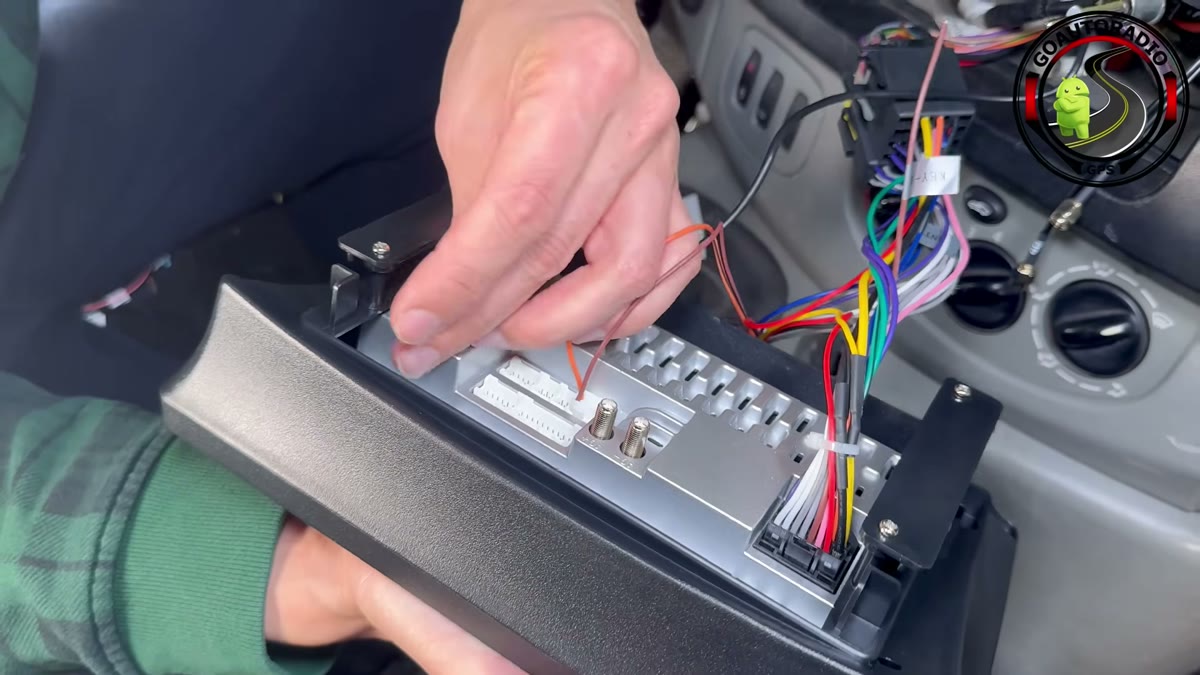

Le connecteur GPS se reconnaît à sa prise dorée. Vissez-le sans forcer, puis contrôlez que le câble ne forme pas de boucle trop serrée derrière l’autoradio. Le port USB et l’antenne radio se raccordent ensuite sur les entrées prévues.
Rangement du faisceau et fixation de l’écran

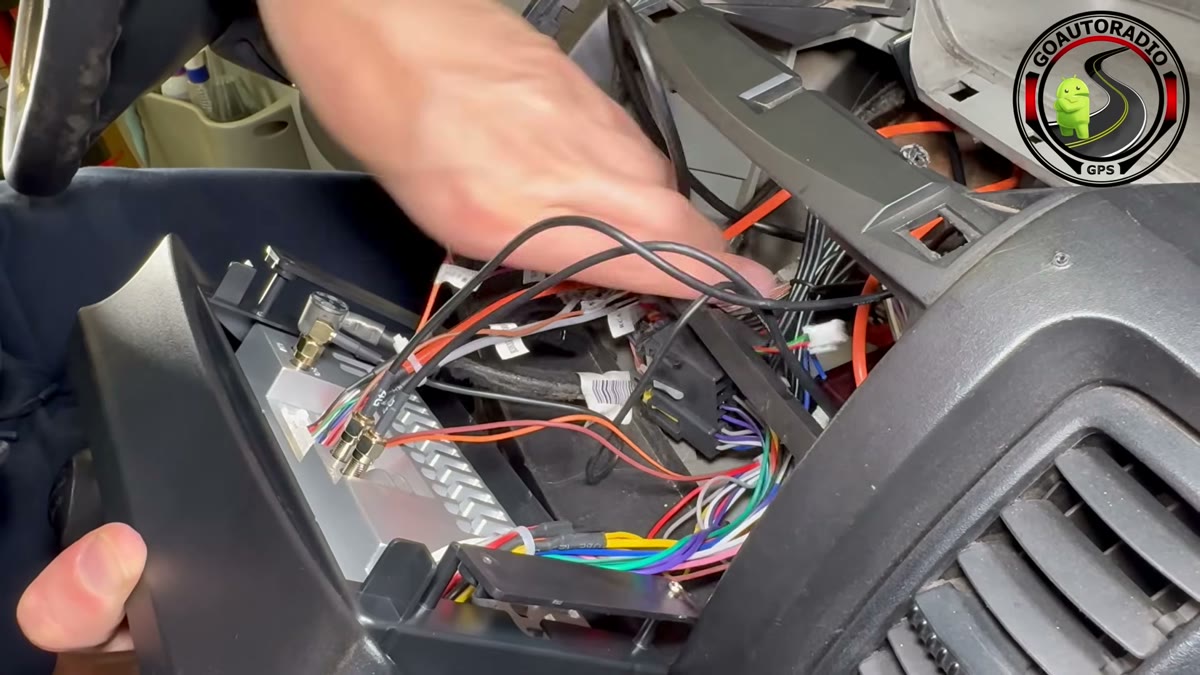

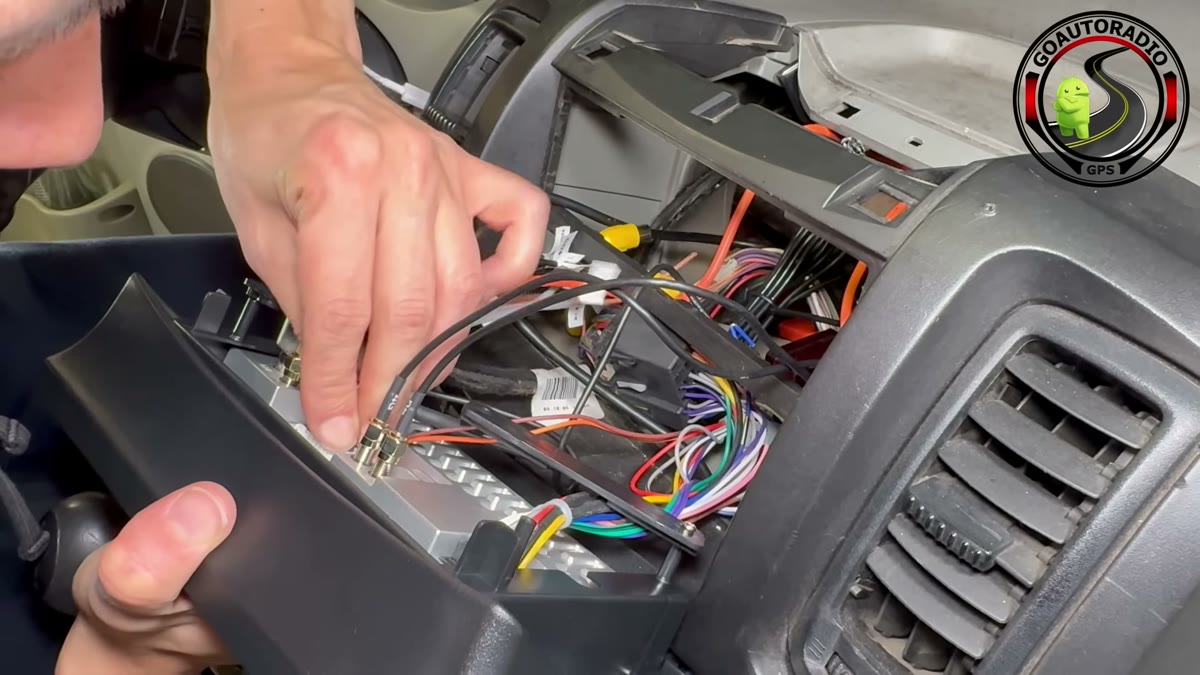

Avant de pousser l’écran dans son emplacement, rangez le faisceau au fond du tableau de bord. Les câbles doivent passer sous la barre de fixation afin de ne pas gêner les clips latéraux ni les barres de maintien de l’autoradio.
Ramenez ensuite le faisceau vers le fond avec la main, sans tirer sur les connecteurs. Les prises RCA, USB, GPS, antenne radio et canbus doivent rester branchées et libres de tension. Cette vérification est importante avant de clipser l’écran.

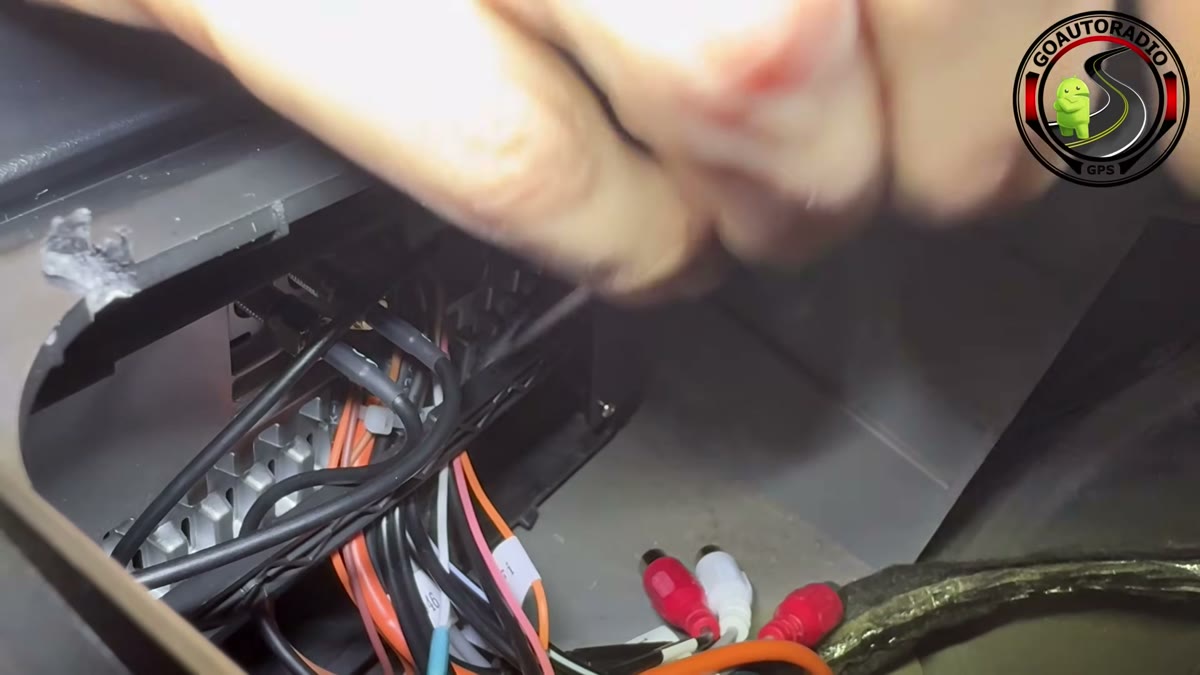

L’autoradio vient ensuite se placer dans l’ouverture. Les barres de maintien doivent passer derrière la barre de fixation d’origine, puis revenir vers les points de vissage. Le serrage se fait progressivement de chaque côté pour que l’écran reste bien centré.

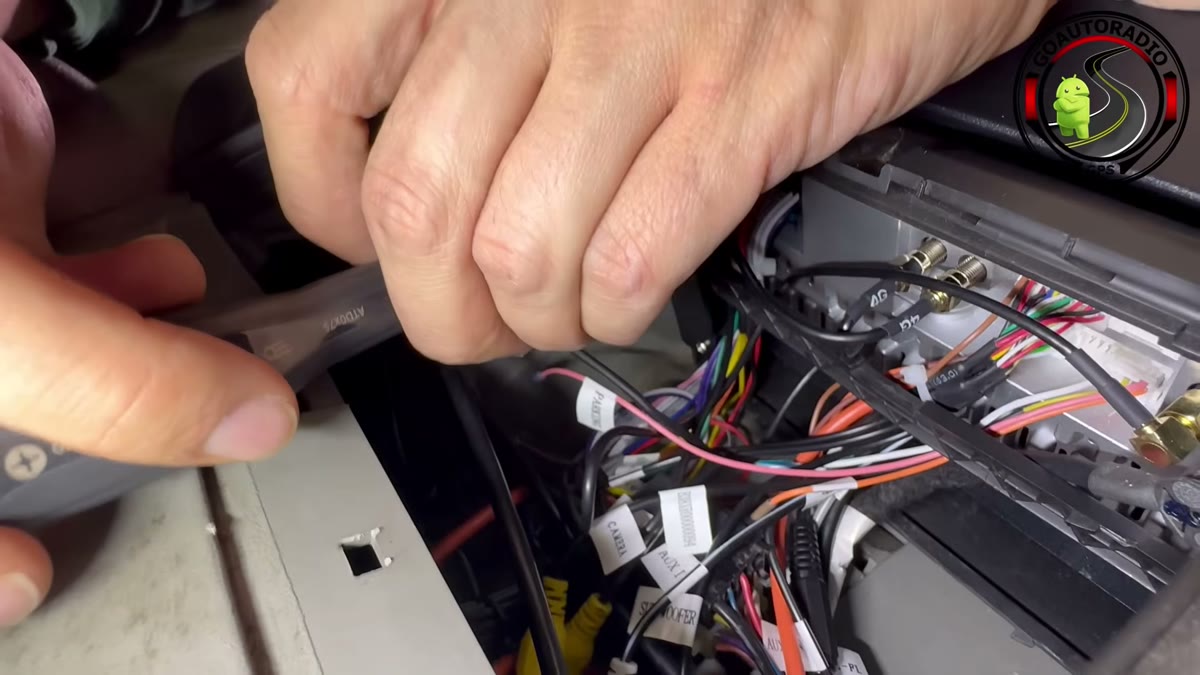

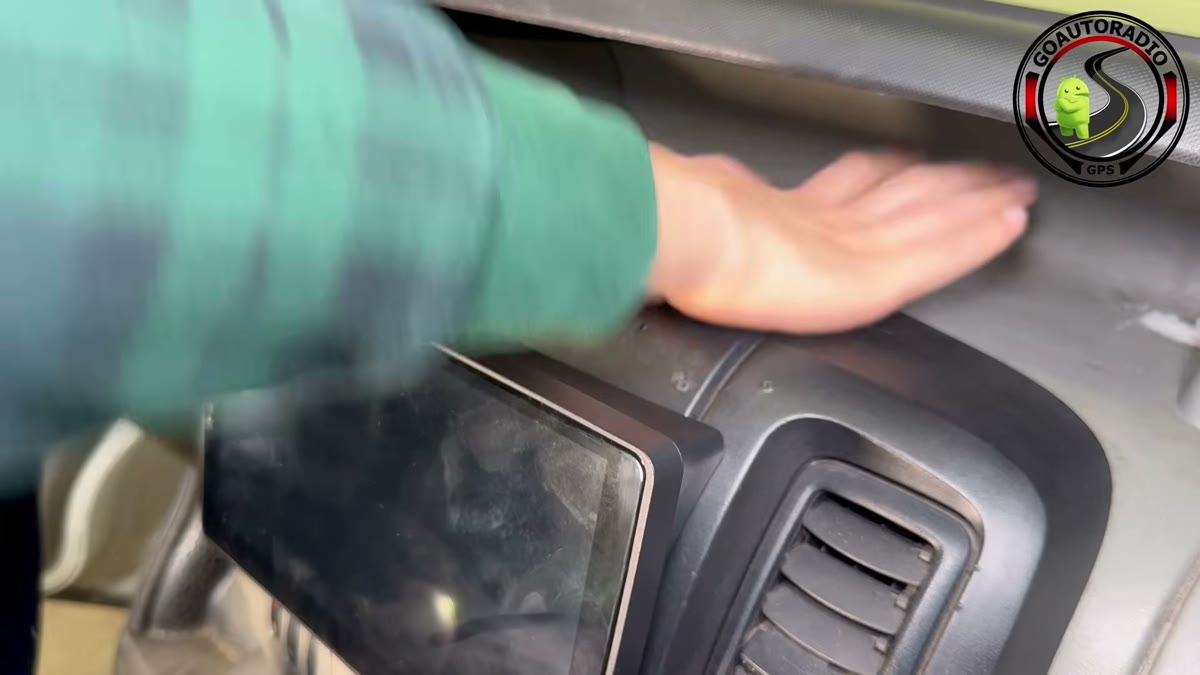

Remettez les vis de maintien, puis contrôlez que l’écran ne bouge plus. Une fois la fixation validée, le cache d’origine peut être reclipsé. Vérifiez l’alignement de la façade avant de passer aux tests électriques.
Tests radio, GPS, CarPlay et Android Auto

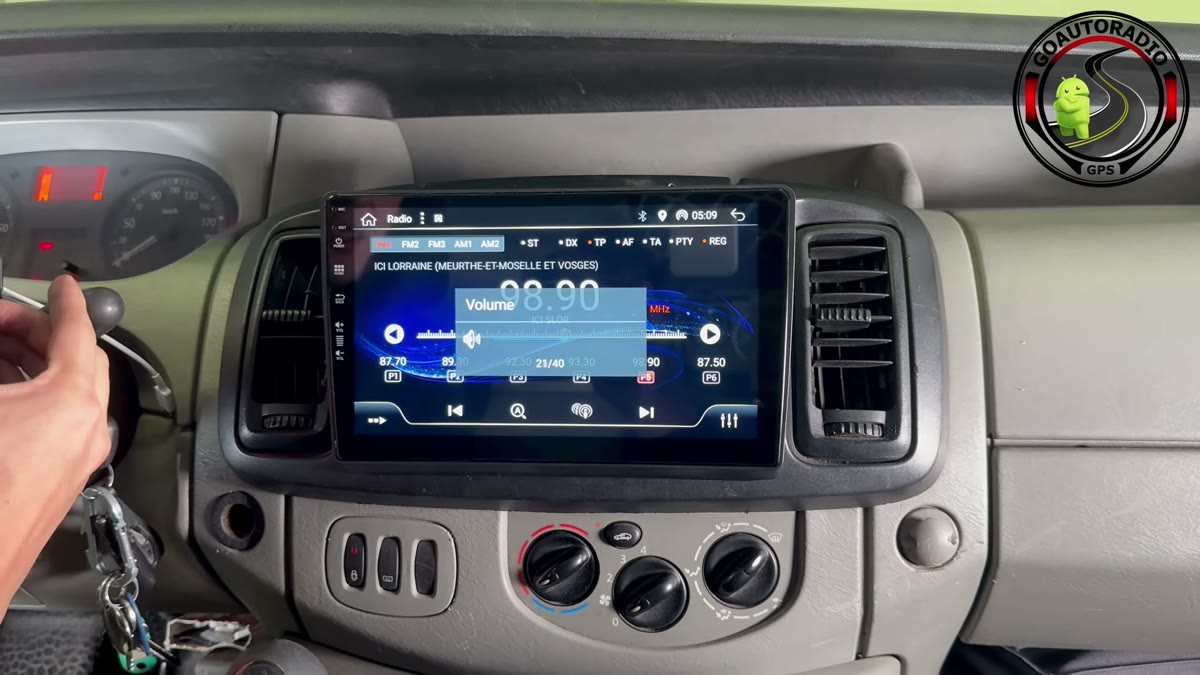

Après remontage, mettez le contact et vérifiez que l’autoradio s’allume automatiquement. Testez la radio, le tactile, le volume et les commandes au volant avant de considérer l’installation comme terminée.
L’interface Android permet d’utiliser les applications installées sur l’écran, le Bluetooth, le Wi-Fi, la 4G si une carte SIM est ajoutée, ainsi que les applications GPS. Pour un GPS hors connexion, téléchargez les cartes avant utilisation.

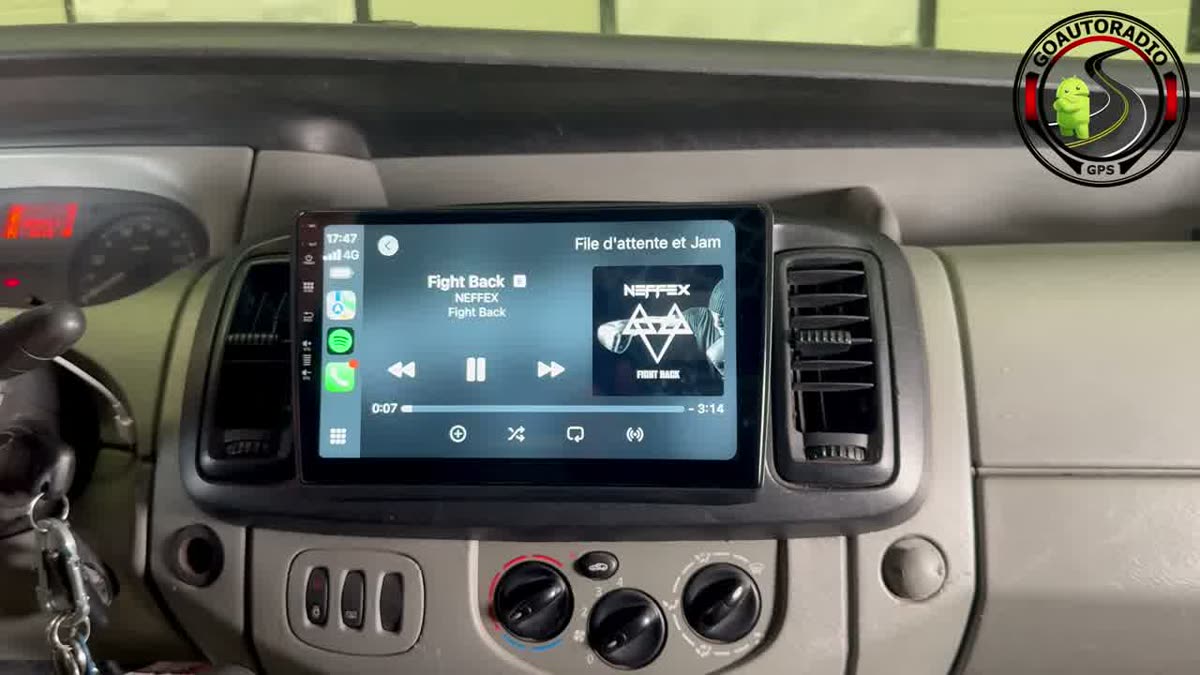

Pour CarPlay sans fil, activez le Bluetooth et le Wi-Fi de l’iPhone, associez le téléphone à l’autoradio, puis acceptez la connexion CarPlay. L’écran reprend ensuite les applications compatibles, la musique, les appels, Siri et la navigation.

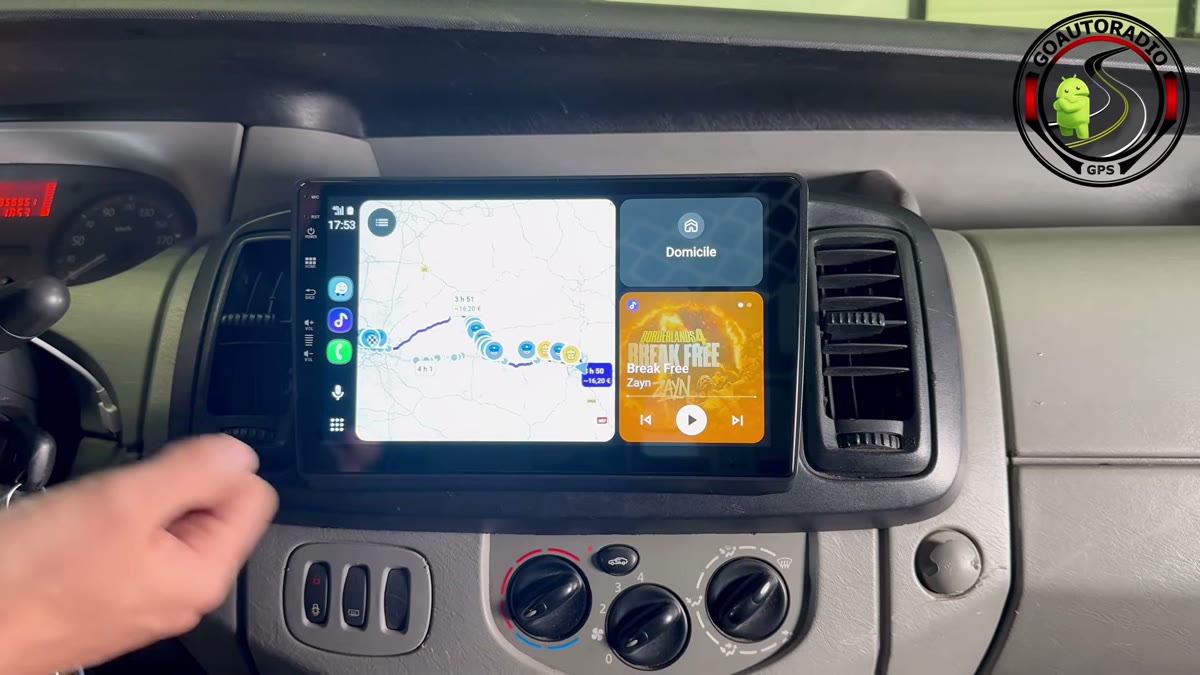

Avec un téléphone Android, la procédure est similaire. Associez le smartphone en Bluetooth, suivez les autorisations Android Auto, puis vérifiez l’affichage de Google Maps, de la musique et de l’assistant vocal. Le tout fonctionne sans câble lorsque le téléphone est compatible.
FAQ sur l’autoradio Android Renault Trafic 2
Est-ce que l’autoradio Android Renault Trafic 2 conserve les commandes au volant ?
Oui, lorsque le véhicule est équipé des commandes au volant et que la prise correspondante est présente, le boîtier canbus fourni permet de les conserver après branchement.
CarPlay et Android Auto fonctionnent-ils sans fil ?
Oui, la vidéo montre CarPlay sans fil avec un iPhone et Android Auto sans fil avec un téléphone Android. Le Bluetooth et le Wi-Fi du téléphone doivent être activés pendant l’association.
Peut-on ajouter une caméra de recul sur ce Renault Trafic 2 ?
Oui, il est possible d’ajouter une caméra de recul compatible. La description de la vidéo renvoie vers une vidéo dédiée à l’installation caméra de recul : voir le tutoriel caméra de recul.
Le port USB d’origine peut-il être conservé ?
Selon l’équipement du véhicule et les adaptateurs fournis, le port USB d’origine peut être repris. Il est aussi possible d’ajouter un port USB additionnel accessible dans le tableau de bord.
Le même montage est-il valable pour Opel Vivaro A et Nissan Primastar ?
Le principe d’installation est proche, mais il faut commander la fiche produit correspondant au véhicule : Opel Vivaro A 2001-2014 ou Nissan Primastar 2002-2014, afin de recevoir la bonne façade et les bons adaptateurs.
